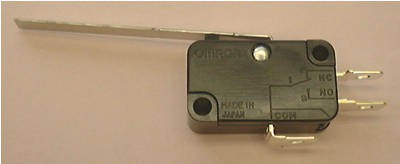

omron(オムロン) V-103-1A4
マイクロスイッチ (ヒンジ・長レバー形)
ヒンジ・長レバー形, 一般負荷 一般形, 1c (単極双投形), 定格通電電流 10A, はんだづけ端子

アクチュエータ ヒンジ・長レバー形
接点構成 1c (単極双投形)
端子仕様 はんだづけ端子
定格通電電流 10A
保護構造 IP40

アクチュエータ ヒンジ・長レバー形
ステンレス鋼レバー
接点構成 1c (単極双投形)リベット銀
接点間隔(標準値) 1.0mm
端子仕様 はんだづけ端子
負荷 一般負荷
定格通電電流 10A
開閉能力(AC) 抵抗負荷: AC250V 10A
開閉能力(DC) 抵抗負荷: DC125V 0.6A、DC250V 0.3A
許容突入電流 常時閉路: 最大24A
常時開路: 最大24A
周囲温度範囲 -25~105℃ 60%RH以下 (ただし、氷結、結露しないこと)
周囲湿度範囲 85%RH以下 5~35℃にて

許容操作頻度 電気的: 60回/分以下
接触抵抗(初期値) 15mΩ以下
絶縁抵抗 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧 セパレータ使用
同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性 電気的: 30万回以上 (30回/min)
機械的: 5000万回以上 (60回/min)
保護構造 IP40
感電保護クラス Class I
トラッキング特性(PTI) 175

動作に必要な力(OF) 規格値 最大0.34N
動作までの動き(PT) 規格値 最大9.0mm
動作後の動き(OT) 規格値 最小3.2mm
応差の動き(MD) 規格値 最大2.8mm
動作位置(OP) 規格値 12.6~17.8mm

取扱店舗:本店2階

在庫拠点
秋葉原
【数量1個〜】単価 ¥336 購入数:
【数量100個〜】単価 ¥303 購入数:
管理コード:4AUC-67EU
