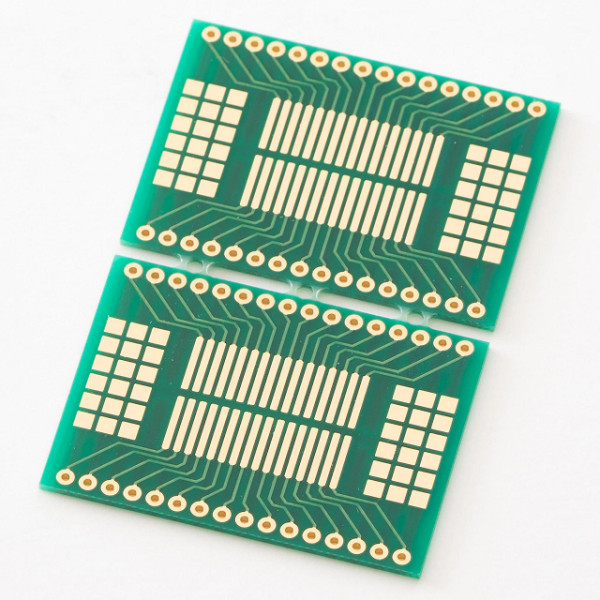

サンハヤト SSP-123
ピッチ変換基板
RoHS対応品
※パターン図の縮尺率は一定ではありませんのでご注意ください。
1.27mmピッチMAX.32ピン用
主な仕様
寸法:43.18×64.23mm
材質・板厚:両面・ガラスエポキシ1.0t
仕上処理:スルホール金メッキレジスト
外周ランド:2.54mmピッチ穴径0.9φ
裏面:2.54mmピッチパッド
備考:1.27mmピッチMax.32ピンIC用2枚続きピッチ/mm
最大ピン数 1.27 32 1.27 32
変換基板の使用方法□基板の中央にICをハンダ付けし周辺のランドから配線を引き出します。
□ピン数の少ないICはパターン中央部をご使用ください。
□ピン配列等により搭載できないICがありますのでご注意願います。
※パターン図の縮尺率は一定ではありませんのでご注意ください。
1.27mmピッチMAX.32ピン用
主な仕様
寸法:43.18×64.23mm
材質・板厚:両面・ガラスエポキシ1.0t
仕上処理:スルホール金メッキレジスト
外周ランド:2.54mmピッチ穴径0.9φ
裏面:2.54mmピッチパッド
備考:1.27mmピッチMax.32ピンIC用2枚続きピッチ/mm
最大ピン数 1.27 32 1.27 32
変換基板の使用方法□基板の中央にICをハンダ付けし周辺のランドから配線を引き出します。
□ピン数の少ないICはパターン中央部をご使用ください。
□ピン配列等により搭載できないICがありますのでご注意願います。
