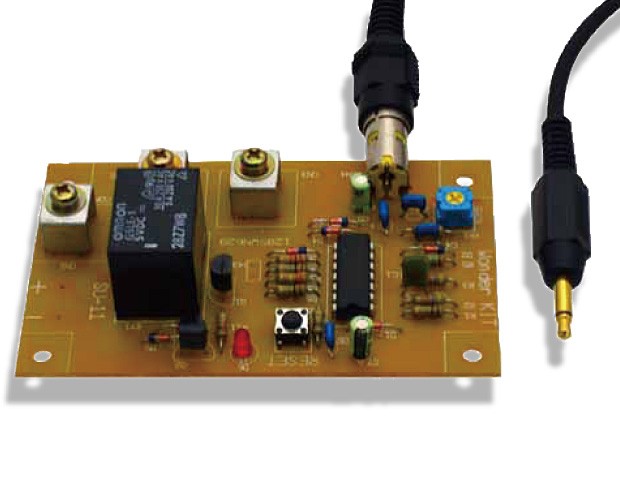

ワンダーキット(共立プロダクツ) SU-11
水位センサーキット
□水道水や降雨の検知
センサー部の2電極間に水が接触し導通することを検知してリレーが動作します。検知回路には交流方式を使っているので、水中で電気分解が行われることがほとんどなく、センサー部分の劣化も少なく長持ちします。
■製品仕様
電源電圧:DC5V(DC4.5 ~ 6V 可)
動作電流: 約70mA
待機電流: 約0..6mA
リレー定格負荷:AC120V 5A( 誘導負荷)、AC120V 10A( 抵抗負荷)
リレー接点構成:1c 接点
動作モード:2種( シンクロ、ホールド)
センサー感度:調整可
基板サイズ:W89×D54×H23mm
センサー部の2電極間に水が接触し導通することを検知してリレーが動作します。検知回路には交流方式を使っているので、水中で電気分解が行われることがほとんどなく、センサー部分の劣化も少なく長持ちします。
■製品仕様
電源電圧:DC5V(DC4.5 ~ 6V 可)
動作電流: 約70mA
待機電流: 約0..6mA
リレー定格負荷:AC120V 5A( 誘導負荷)、AC120V 10A( 抵抗負荷)
リレー接点構成:1c 接点
動作モード:2種( シンクロ、ホールド)
センサー感度:調整可
基板サイズ:W89×D54×H23mm
