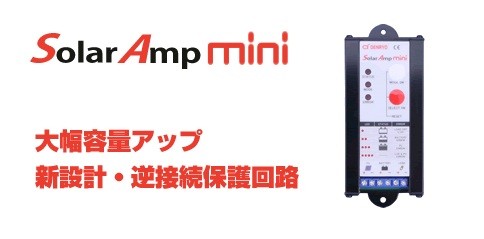

電菱　SA-MN05-8

太陽電池充放電コントローラー Solar Amp mini 12V8.5A

■大幅に容量アップ
第三世代 SolarAmp mini は、新たに制御可能電流を5Aから8.5Aに大幅に容量アップしました。容量アップにより、旧バージョンでは使用できなかった135Wクラスの大型太陽電池モジュールまで使用できます。

■逆接続保護回路
保護回路を見直し、逆接続保護を備えております。接置時の配線ミス等、予期せぬ事故が遭った場合でも、コントローラ自体は損傷せずに、配線を直すことにより再度使用することができます。

■ナイトライト(夜間点灯)機能
従来の価格据置のまま、世界一低消費電力ながら、小型街路灯や照明や看板で容易に利用可能なナイトライト機能を追加しました。

■ユニークのRateTimer機能
RateTimerを使用することで、従来の夜間タイマーと異なり、点灯時間を時間ではなく、夜の割合(%)で点灯させるレートタイマー機能を搭載しました。レートタイマー機能を使用すると点灯時間は%で設定でき,季節の変化と共に点灯時間が変化します。レートタイマー機能によって,季節による夜時間の変化に対する点灯時間の再設定が不要になります。

■早期点灯開始機能
従来のコントローラでは周囲が完全に暗くならないと点灯出来ませんでしたが、SolarAmp mini では夕暮れ時から点灯開始するため、交通安全や防犯に役立つ照明システムを構成できます。

■選べるタイマー機能
4種類の動作モードと10種類のタイマー機能を搭載
□Rate Timer
夜時間を設定した割合だけ点灯させます。
夜の時間が変わってもタイマー設定し直す必要はございません。
40,50,60,70,80%の5段階での設定ができます。
□Normal Timer
Load ONの時間を6,8,10,12,14時間の中から選択できます。
□Dusk to Dawn
夜間(日没から日の出まで)のみ常時Load ON する機能です。
□Night Light OFF
常時Load Onの動作モードです。

■ 自己消費電流世界最小クラス 1mA
商用電力を得られない独立型太陽光発電システムでは、システムを構成する各機器の消費電力を低減させることが重要になります。自己消費電流が小さいことでシステムの長期安定化を促し、長く使うほどそのメリットを得ることができます。また、自己消費電流が小さいことでコントローラ自身が熱を発することが殆どありません。
Solar Amp miniは、回路とアルゴリズムを見直すことで部品点数を大幅に削減しました。これにより、高信頼性、低コスト、さらには世界最小1mA以下の自己消費電流を実現しました。
天候不良が長期に渡って続いたときや、元々の発電量が少ないシステムではコントローラ自身の消費電流(電力)がとても重要になってきます。小型太陽電池を使ったシステムや、日照時間の短い地域のシステムに最適です。

■過放電バッテリーへのリカバリー充電機能
過放電してしまったバッテリーへの回復充電機能を持っているため、万が一の場合でもバッテリーを回復させて、システムを通常復帰させることが可能です*。
Solar Amp miniは太陽電池からのわずかな電力で動作し、充電を開始しますので山奥など日常的なメンテナンスが難しい場所でのシステムに有効です。

*但し、過放電その他の理由により故障したバッテリーは回復させることができません。

■安心の国内設計
日本人設計者によるコントローラです。国内システムへの適用も安心です。

■新しい縦型のコントローラ
縦型にすることで、スペースを有効利用できます。例えば、街路灯の細いポールの内部にもすっきりおさまります。

制御機能 充放電
システム電圧 12Vdc
最大入力電圧 25Vdc
太陽電池入力電流 8.5A
負荷電流 8.5A
充電方式 PWM
充電電圧
シール型:14.1V/ 非密閉型:14.4V
AGM:14.3V /ゲル型:14.0V

負荷遮断電圧 11.5V
負荷再接続電圧 12.5V
動作モード RateTimer/Dusk to Dawn
Normal Timer/Night Light OFF
バッテリータイプ
AGM、シール型、非密閉型、ゲル型

周囲温度範囲 -20～60℃
温度補正 -30mV/℃
自己消費電流 1mA以下
寸法 20×50×120(mm)
重量 105g
