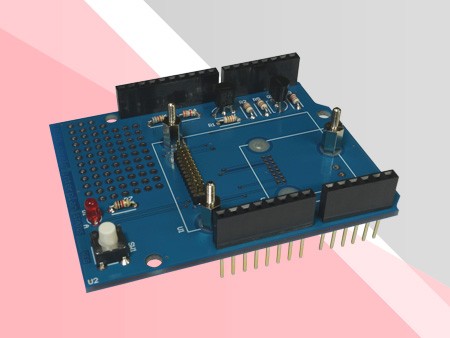

インタープラン IM315-SHLD-RX-V2
IM無線シールド 受信モジュール用 Ver.2 【Arduino UNO R3対応】
IM315シリーズ、IM920シリーズのArduinoシールドです。Arduinoを使って評価・実験が手軽にスタートできます。
・Arduinoにコネクタで接続可能
・TxDとRxDの信号レベル変換回路搭載
・電源(3.3V)はArduinoから供給
・ペアリング登録用スイッチ、ステータス表示LED付き
・回路図は取扱説明書に無償公開
対応無線モジュール:IM315RX、IM315TRX、IM920、IM920XT
シリアルポート:TxD:D9、RxD:D8(ソフトウェアシリアル)に設定済
はんだジャンパでハードウェアシリアルにも切換え可能
接続コネクタ:Arduino用10ピン×1、8ピン×2、6ピン×1
動作電圧:3.3V(Arduinoから供給
基板サイズ:53×69mm
動作温度範囲:-10~60℃(結露なきこと)
・Arduinoにコネクタで接続可能
・TxDとRxDの信号レベル変換回路搭載
・電源(3.3V)はArduinoから供給
・ペアリング登録用スイッチ、ステータス表示LED付き
・回路図は取扱説明書に無償公開
対応無線モジュール:IM315RX、IM315TRX、IM920、IM920XT
シリアルポート:TxD:D9、RxD:D8(ソフトウェアシリアル)に設定済
はんだジャンパでハードウェアシリアルにも切換え可能
接続コネクタ:Arduino用10ピン×1、8ピン×2、6ピン×1
動作電圧:3.3V(Arduinoから供給
基板サイズ:53×69mm
動作温度範囲:-10~60℃(結露なきこと)
◎値引対象外商品 【欠品中】
取扱店舗:本店1F
