スイッチサイエンス SSCI-023771

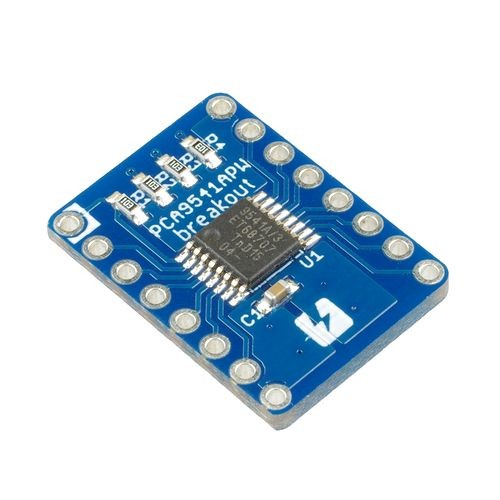

PCA9541APW I2Cバスマスタマルチプレクサ基板
NXP 社の I2C バスマスタマルチプレクサ IC、PCA9541APW を登載したピッチ変換基板です。
PCA9541APWは、2つのマスタ(メイン系とバックアップ系など)から1つのスレーブバスを制御するようなアプリに最適なバスマルチプレクサで、2つのマスタの排他制御を補助するレジスタや割り込み制御の機能を持っています。
詳しい制御の方法は、メーカサイトおよびPCA9541APWのデータシートを参照してください。
◆ 製品仕様(IC の主な機能)
電源電圧は 2.3V~5.5V。
入力信号の電圧は 6V まで。
伝送速度は400kbps。
初期状態では、ポートの接続はされていません(/03 仕様)。
2つのバスマスタの片方を選択してスレーブに接続。
2つのバスマスタ用のバスコンディションレジスタを装備。
2つのバスマスタ用の割り込みピンを装備。
スレーブバスからの割り込み入力ピンを装備。
I2C アドレスは変更可能。
※ 使用時の注意
ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。
PCA9541APWは、2つのマスタ(メイン系とバックアップ系など)から1つのスレーブバスを制御するようなアプリに最適なバスマルチプレクサで、2つのマスタの排他制御を補助するレジスタや割り込み制御の機能を持っています。
詳しい制御の方法は、メーカサイトおよびPCA9541APWのデータシートを参照してください。
◆ 製品仕様(IC の主な機能)
電源電圧は 2.3V~5.5V。
入力信号の電圧は 6V まで。
伝送速度は400kbps。
初期状態では、ポートの接続はされていません(/03 仕様)。
2つのバスマスタの片方を選択してスレーブに接続。
2つのバスマスタ用のバスコンディションレジスタを装備。
2つのバスマスタ用の割り込みピンを装備。
スレーブバスからの割り込み入力ピンを装備。
I2C アドレスは変更可能。
※ 使用時の注意
ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。
