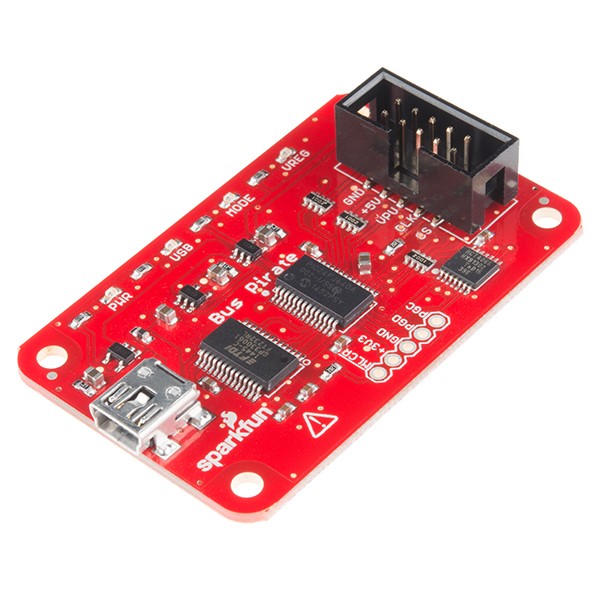

SparkFun TOL-12942
Bus Pirate - v3.6a
Bus Pirate v3.6aは、Ian Lesnet 氏が開発しました。
PC-組込デバイス間のトラブルシューティングツールです。
1-wire、2-wire、3-wire、UART、I2C、SPI、HD44780 LCDプロトコルなどを利用できます。
0-5.5VDC で使えます。
本製品を利用することで新規・未知のチップでの初期プロトタイピングの多くの苦労を軽減できます。
PCから打ったコマンドを適切なプロトコルに変換してくれ、デバイスから帰ってきたコマンドも適切なプロトコルに変換してくれます。
PIC24FJ64とFT232RLが搭載されています。
ブートローダーインストール済みなのでファームウェアのアップデートやボード機能を変更することが簡単に行えます。
電源供給はMini-B USBコネクタで行います。
詳細:
・Supported protocols:
1-Wire
I2C
SPI
JTAG
Asynchronous serial
MIDI
PC keyboard
HD44780 LCD
2- and 3-wire libraries with bitwise pin control
Scriptable binary bitbang, 1-Wire, I2C, SPI, and UART modes
・5.5V tolerant pins
・6V measurement probe
・1Hz - 40MHz frequency measurement
・1kHz - 4MHz pulse-width modulator, frequency generator
・On-board multi-voltage pull-up resistors
・On-board 3.3volt and 5volt power supplies with software reset
・Macros for common operations
・Bus traffic sniffers (SPI, I2C)
・A bootloader for easy firmware updates
・Transparent USB->serial mode
・10Hz - 1MHz low-speed logic analyzer
・Scriptable from Perl, Python, etc.
・Access to PIC24FJ64 ICSP programming port
PC-組込デバイス間のトラブルシューティングツールです。
1-wire、2-wire、3-wire、UART、I2C、SPI、HD44780 LCDプロトコルなどを利用できます。
0-5.5VDC で使えます。
本製品を利用することで新規・未知のチップでの初期プロトタイピングの多くの苦労を軽減できます。
PCから打ったコマンドを適切なプロトコルに変換してくれ、デバイスから帰ってきたコマンドも適切なプロトコルに変換してくれます。
PIC24FJ64とFT232RLが搭載されています。
ブートローダーインストール済みなのでファームウェアのアップデートやボード機能を変更することが簡単に行えます。
電源供給はMini-B USBコネクタで行います。
詳細:
・Supported protocols:
1-Wire
I2C
SPI
JTAG
Asynchronous serial
MIDI
PC keyboard
HD44780 LCD
2- and 3-wire libraries with bitwise pin control
Scriptable binary bitbang, 1-Wire, I2C, SPI, and UART modes
・5.5V tolerant pins
・6V measurement probe
・1Hz - 40MHz frequency measurement
・1kHz - 4MHz pulse-width modulator, frequency generator
・On-board multi-voltage pull-up resistors
・On-board 3.3volt and 5volt power supplies with software reset
・Macros for common operations
・Bus traffic sniffers (SPI, I2C)
・A bootloader for easy firmware updates
・Transparent USB->serial mode
・10Hz - 1MHz low-speed logic analyzer
・Scriptable from Perl, Python, etc.
・Access to PIC24FJ64 ICSP programming port
◎値引対象外商品 【欠品中】
