商品詳細

画像クリックで拡大します

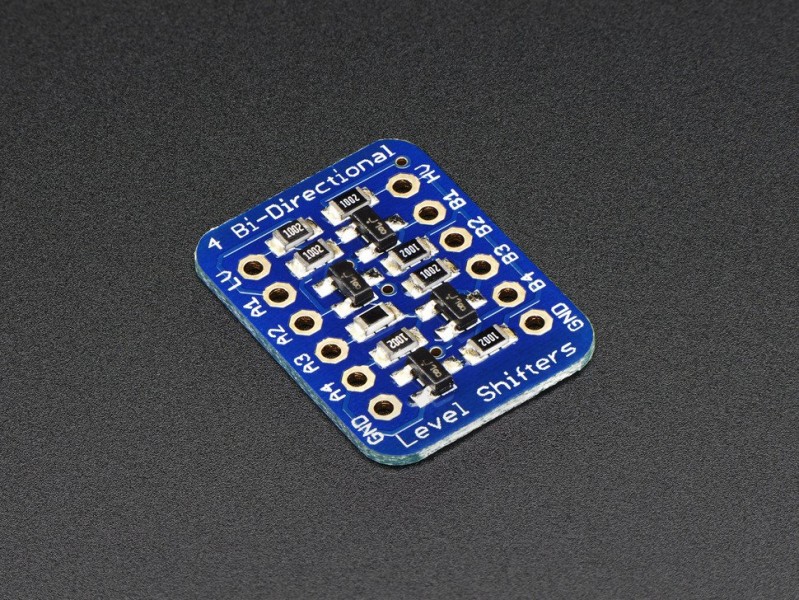

Adafruit　ADA-757
4チャネルI2C双方向ロジックレベルコンバータ - BSS138
4-channel I2C-safe Bi-directional Logic Level Converter - BSS138

Arduinoなどの5Vデバイスと、センサー、ディスプレイ、フラッシュカードなどは3.3Vのみであるため、3.3Vデバイスを5Vから保護するためにレベルシフト/変換が必要です。

このレベルシフタボードは、双方向TXB0108の使い易さと、NXPのアプリケーションノートに従ったI2C互換FETデザインを組み合わせています。

このボードにはBSS138 FETが4個、10Kプルアップがあります。
ローサイドでは1.8Vまで、ハイサイドでは最大10Vまで動作します。

TXB0108または74LVC245を使用するより少し遅くなるので、高速転送が必要な場合はそれらをチェックすることをお勧めします。
I2C用に設計されていますが、TTLシリアル、2MHz以下の低速 SPI、および他のあらゆるデジタルインターフェイスを一方向および双方向で使用する場合にも同様に機能します。

ピンヘッダが付属していますがブレッドボードなどに接続する際にははんだ付けが必要です。

【数量1個〜】単価 ¥650 購入数：
管理コード：EEHD-4WXG
