ARDUINO-A000079

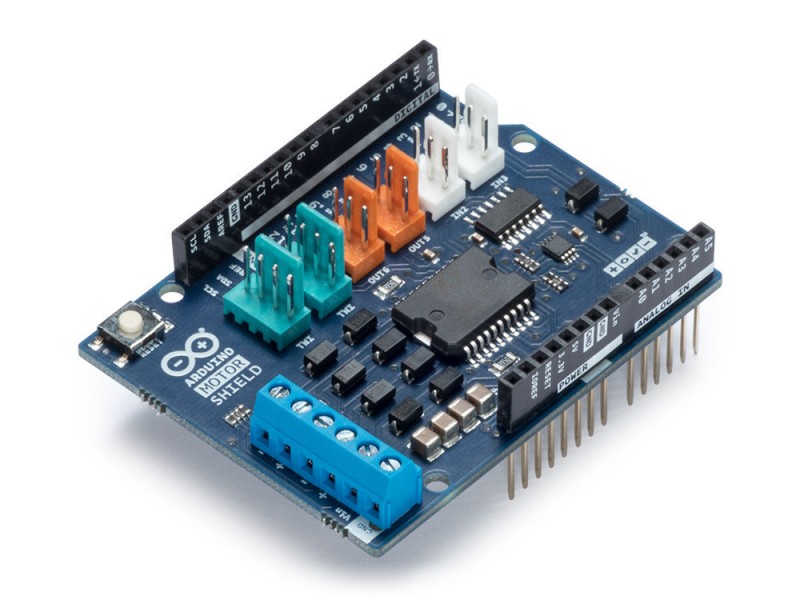

Arduinoモーターシールド R3(完成品)
【 仕様 】
・使用電圧:5V~12V
・モーターコントローラ:L298P 2個のDCモーターもしくは1個のステッピングモーターを使用できます
・最大電流:1チャンネル当り最大2A (外部電源使用時)
・電流センサ:1.65V/A

【 使用ピン 】
機能:チャンネル A,チャンネル B
・回転方向: D12,D13
・PWM: D3,D11
・ブレーキ: D9,D8
・電流センサ:A0,A1
ブレーキ機能や電流センサ入力を使わない場合は、ジャンパパターンをカットする事で該当ピンを他の用途に使用できます。

【 端子 】
・ターミナル:モーター×2 外部電源×1
・TinkerKit互換アナログ入力端子×2 A2,A3
・TinkerKit互換アナログ出力端子×2 D5,D6
・TinkerKit互換TWI(I2C)端子入力×1 出力×1 SDA,SCL
TWI端子は、Arduino R3以降のボードで使用できます。
◎値引対象外商品
【数量1個~】 単価 ¥3510 購入数:
