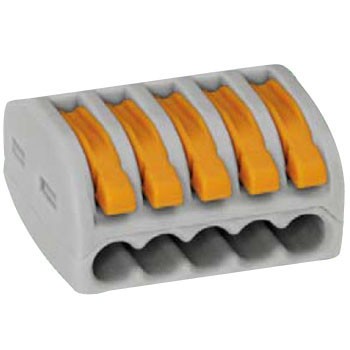

WAGO WF-5
ワンタッチコネクター レバー操作タイプ 5P
特長
●ケージクランプ®スプリング採用の新機構
●単線、IV7 本より線、可とうより線の混在使用可能
●簡単・小型・ゆるまない!
●レバー操作でワンタッチ結線
●屋内配線用途の他、一般電気工作物などの配線に使用可能
●内線規程記載工法/国土交通省 電気設備工事共通仕様書記載工法
構造と材質
●スプリング:ステンレス鋼
●導電部:電気銅、スズメッキ
●ハウジング:耐熱性66ナイロン(難燃性 UL94 V-0)
●操作レバー:耐熱性66ナイロン(ガラス入り)
定格と仕様
接続線数:5本
定格(電気用品適合):20A,300V
定格(JIS適合):32A,400V
適用電線(電気用品適合):単線(銅)φ1.6,φ2.0mm
適用電線(JIS適合):単線(銅):φ0.65～φ2.0mm IV7本より線:0.08～3.5*3mm2 可とうより線:0.08～4.0*3mm2
むき出し長さ:10mm
最大被覆外径:φ4.1mm
RoHS対応品
使用方法などはメーカーサイトをご覧ください。
●ケージクランプ®スプリング採用の新機構
●単線、IV7 本より線、可とうより線の混在使用可能
●簡単・小型・ゆるまない!
●レバー操作でワンタッチ結線
●屋内配線用途の他、一般電気工作物などの配線に使用可能
●内線規程記載工法/国土交通省 電気設備工事共通仕様書記載工法
構造と材質
●スプリング:ステンレス鋼
●導電部:電気銅、スズメッキ
●ハウジング:耐熱性66ナイロン(難燃性 UL94 V-0)
●操作レバー:耐熱性66ナイロン(ガラス入り)
定格と仕様
接続線数:5本
定格(電気用品適合):20A,300V
定格(JIS適合):32A,400V
適用電線(電気用品適合):単線(銅)φ1.6,φ2.0mm
適用電線(JIS適合):単線(銅):φ0.65～φ2.0mm IV7本より線:0.08～3.5*3mm2 可とうより線:0.08～4.0*3mm2
むき出し長さ:10mm
最大被覆外径:φ4.1mm
RoHS対応品
使用方法などはメーカーサイトをご覧ください。
住宅・店舗・工場・ビルなどの屋内配線の電気工事には電気工事士の資格が必要です
