Wi-FiおよびBluetooth 5(LE)の機能が利用可能な、IoTエッジデバイス向けのEspressif ESP32-C3 RISC-V MCUを搭載した切手サイズのモジュールです。RSA-3072ベースのセキュアブート、およびAES-128-XTSベースの暗号化フラッシュ(Flash Encryption)を組み合わせることで、工場や建物でセンサデータを集めるような工業用IoT設備において、従来のM5Stackより安全なBluetoothセキュリティを提供します。

本製品は32 bit RISC-Vマイコンをベースとし、最大周波数160 MHzで動作します。400 KBの内蔵RAMおよび4 MBのフラッシュを備え、様々なユースケースで利用が可能です。また、ロングレンジやメッシュネットワーク機能を含むフル機能のBluetooth® 5.0 long-range(LR)により、広範囲なカバーエリアでユーザビリティも向上した、建物用のデバイスを構築することができます。更に、優れた耐熱プラスチックを用いたエンクロージャは、高い動作温度をサポートします。

本製品の技適マークは添付のステッカーに印字されています。直接本体に貼られない場合には、大切に保管してください。

特徴

ピーク耐熱230℃のプラスチックエンクロージャと、SMT/DIP/空中配線の三種のはんだづけオプション
5 V→3.3 VのDC/DC変換、13 x GPIO、1 x プログラマブルRGB LED、1 x リセットボタン、1 x ボタンの他、安定した信頼性のある無線通信のための3Dアンテナを搭載
Arduino、ESP32-IDF、その他の主要な開発環境で開発可能(UIFlowは今後サポート予定)

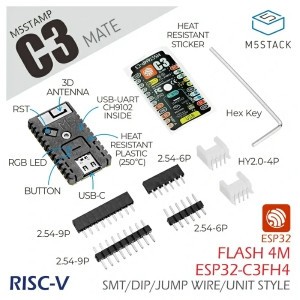

内容物

1 x M5Stamp C3
1 x 耐熱ステッカー
1 x M2 六角レンチ
1 x HY2.0-4Pコネクタ(90° Grove互換コネクタ)
1 x ピンヘッダ 6ピン
1 x ピンソケット 6ピン
1 x ピンヘッダ 9ピン
1 x ピンソケット 9ピン

本製品の技適マークは添付のステッカーに印字されています。直接本体に貼られない場合には、大切に保管してください。

想定アプリケーション

DIYプロトタイピング
家電機器
工業自動化
仕様

機能パラメータ
ESP32-C3 32 bit RISC-V シングルコアプロセッサ(動作周波数160 MHz)
ストレージ 384 KB ROM、400 KB SRAM、8 KB RTC SRAM、4 MBフラッシュ
Wi-Fi 2.4 GHz(20 MHzおよび40 MHzチャンネル幅に両対応)、IEEE 802.11 b/g/n、最大150 Mbpsデータレート
Bluetooth Bluetooth 5、Bluetooth mesh、対応レート125 Kbps/500 Kbps/1 Mbps/2 Mbps
入力 5 V @ 500 mA
ヒューマンマシンインターフェース(HMI) 1 x プログラマブル物理ボタン、1 x リセットデバッグボタン、1 x プログラマブルRGB LED(SK6812)
USBインターフェース 1 x USB Type-C x1
アンテナタイプ 2.4 GHz 3Dアンテナ
ペリフェラル ADC、GPIO、SPI、UART、I2C、I2S、PWM、RMT、DMA、USBシリアルポート、TWAI
13 x I/O G21、G20、G9、G18、G19、G1、G0、G10、G8、G7、G6、G5、G4
I/Oピッチ 2.54 mm
本体重量(1個) 3.8 g
本体サイズ 34 x 20 x 4.5 mm

本製品の技適マークは添付のステッカーに印字されています。直接本体に貼られない場合には、大切に保管してください。

※MACアドレスのラベルは添付されていない場合があります(MACアドレス自体は書き込まれています)。
