M5STACK　M5STACK-U137

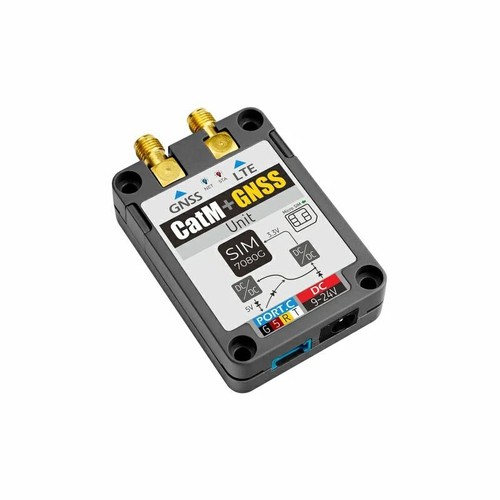

【8191】M5Stack用 SIM7080G搭載 CAT-M/NB-IoT+GNSSユニット(アンテナつき)

2022年7月現在、本製品の技適マークはパッケージに表示されています。パッケージは捨てずに保管してください。

CAT-MとNB-IoTの2モードに対応したワイヤレス通信モジュールのインターナショナル版です。SIM7080Gモジュールを搭載しており、国際的なCAT-M/NB-IoT帯域とGNSSに対応しています。シリアル通信とATコマンドコントロールを採用し、複数の通信プロトコルにも対応しています。デュアルSMA外部アンテナインターフェース(LTE+GNSS)を採用しているため通信品質と信号強度が向上しています。リモコン、遠隔モニタリングやIoT用途に適しています。

特徴

通信と測位に最適化したデュアルSMAアンテナインターフェース
世界中をカバーできるCat-M/NB-IoTモード
Cat-M : 上り 1119 kbps、下り 589 kbps
NB-IoT : 上り 150 kbps、下り 136 kbps
対応プロトコル : TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTTなど
認証など: Softbank/Telec/RoHS/REACH/JATE/Docomo/KDDI/RCM/CE(RED)/GCF Deutsche Telekom/FCC/PTCRB/AT&T/Verizon/T-Mobile/US Cellular/IC
GNSS : GPS/GLONASS/BeiDou/Galileo
マイクロSIMカードスロット
2タイプの電源供給
外部DC9〜24 V(5.5/2.1 mm DCソケット)入力、 9〜24 V - 5 V変換用ビルトインDC/DC回路
HY2.0-4Pケーブルでの外部DC 5 V電源
通信インターフェース : UART(3.3 V TTL)、ATコマンドコントロール
対応プラットフォーム : Arduino IDE、UIFlow
様々な方法で取り付けらる4 x 専用取り付け穴
用途

リモコン
遠隔モニタリング
AGV
仕様

モジュール形式 SIM7080G
対応CAT-M帯域 B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
対応CAT-NB帯域 B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
GNSS GPS/GLONASS/BeiDou/Galileo
Cat-M 上り : 1119 kbps、下り : 589 kbps
NB-IoT 上り: 150 kbps、下り :136 kbps
RF強度クラス クラス5(標準21 dbm)
スタンバイ時電流 DC12 V@13 mA
通信インターフェース UART : ボー 115200 8N1
重量 25.1 g
サイズ 62 x 40 x 18.4 mm
ピン配置

M5Core TX(GPIO17) RX(GPIO16) VCC GND
UNIT CatM RX TX VCC GND

内容物

1 x CAT-M/NB-IoT+GNSSユニット
1 x 4Gアンテナ(SIM7080Gとセットで工事設計認証を取得しているもの)
本アンテナ以外のアンテナを使った場合、工事設計認証(いわゆる技適)が無効となる可能性があります。ご注意ください。
1 x GPSアンテナ
1 x HY2.0-4Pケーブル(20 cm)
