M5STACK M5STACK-K121
【8014】M5Stack用はかりキット(重さユニット付き)
低価格、高精度のM5Stack用電子はかりキットです。四つのハーフブリッジ抵抗ひずみゲージで構成され、合計200 kgまで計量できます。高精度電子はかり用に専用設計された24 bit A/DコンバータHX711を搭載し、内蔵した低ノイズプログラマブルアンプで、32/64/128倍のゲイン調整に対応しています。M5Stack core製品と組み合わせることにより、わずか数分でIoTベースの電子はかりが出来上がります。
注
作業用のカバープレート(一辺50 cm以下)が別途必要です。
特徴
計量範囲:200 kg
HX711:
高精度24 bit ADコンバータ
プログラマブルゲインアンプ(32、64、128)
出力データレート:毎秒 10 サンプル
ハーフブリッジ抵抗ひずみゲージ
出力感度:1.0±0.1 mV/V
非線形性:0.3% (フルスケール)
統合精度:0.3%(フルスケール)
ゼロ出力:±0.3 mv/V
歪ゲージのインピーダンスの上限下限差:0.8 Ω
出力(入力)インピーダンス:1000±5 Ω
開発プラットフォーム:
UIFlow (対応予定)
Arduino

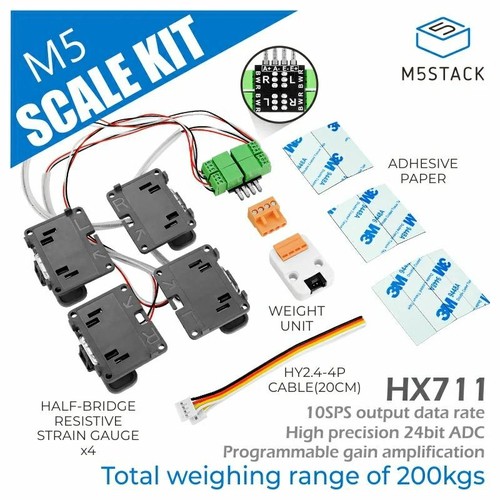

内容物
4x ハーフブリッジ抵抗ひずみゲージ
1x 重さユニット
1x HY2.0-4P ケーブル(20 cm)
4x 両面粘着テープ(39 * 20 * 0.8 mm)
4x 両面粘着テープ(39 * 12 * 0.8 mm)
用途
電子はかり
設置図
Scales Kit_Structure - PDF
仕様
HX711 高精度24ビットADコンバータ
プログラマブルゲインアンプ(32、64、128)
出力データレート:毎秒 10 サンプル
ハーフブリッジ抵抗ひずみゲージ 出力感度:1.0±0.1 mV/V
非線形性:0.3% (フルスケール)
総合精度:0.3%(フルスケール)
ゼロ出力:±0.3 mv/V
歪ゲージインピーダンスの上限下限差:0.8 Ω
出力(入力)インピーダンス:1000±5Ω
総重量 92.5 g
正味重量 126.3 g
パッケージ寸法 105 mm x 65 mm x 40 mm
注
作業用のカバープレート(一辺50 cm以下)が別途必要です。
特徴
計量範囲:200 kg
HX711:
高精度24 bit ADコンバータ
プログラマブルゲインアンプ(32、64、128)
出力データレート:毎秒 10 サンプル
ハーフブリッジ抵抗ひずみゲージ
出力感度:1.0±0.1 mV/V
非線形性:0.3% (フルスケール)
統合精度:0.3%(フルスケール)
ゼロ出力:±0.3 mv/V
歪ゲージのインピーダンスの上限下限差:0.8 Ω
出力(入力)インピーダンス:1000±5 Ω
開発プラットフォーム:
UIFlow (対応予定)
Arduino
内容物
4x ハーフブリッジ抵抗ひずみゲージ
1x 重さユニット
1x HY2.0-4P ケーブル(20 cm)
4x 両面粘着テープ(39 * 20 * 0.8 mm)
4x 両面粘着テープ(39 * 12 * 0.8 mm)
用途
電子はかり
設置図
Scales Kit_Structure - PDF
仕様
HX711 高精度24ビットADコンバータ
プログラマブルゲインアンプ(32、64、128)
出力データレート:毎秒 10 サンプル
ハーフブリッジ抵抗ひずみゲージ 出力感度:1.0±0.1 mV/V
非線形性:0.3% (フルスケール)
総合精度:0.3%(フルスケール)
ゼロ出力:±0.3 mv/V
歪ゲージインピーダンスの上限下限差:0.8 Ω
出力(入力)インピーダンス:1000±5Ω
総重量 92.5 g
正味重量 126.3 g
パッケージ寸法 105 mm x 65 mm x 40 mm
