Q61-003

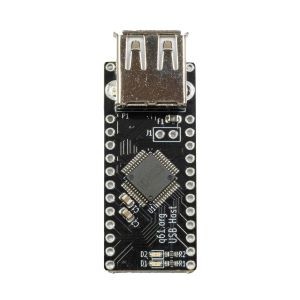

USBキーボード→UART変換「かんたんUSBホスト」
USB キーボードの入力を UART(シリアル)に変換するモジュールです。ShiftキーやCapsLock等の処理を行った後の文字のASCIIコードを出力するので、Arduino等のマイコンボードにも簡単にキーボード入力を追加できます。バーコード・QRリーダー等の、HIDキーボード互換デバイスもつながります。
特徴
ピン配置は 600 mil(15.24 mm)幅の 24 ピンDIPパッケージと同じですので、同サイズのICソケットやブレッドボードに挿さります。
USBハブに対応しています。最大8台までのキーボードを認識します。
HIDキーボード互換であれば、テンキー、リモコン、バーコード・QRリーダー、RFIDリーダー等、いろいろな入力デバイスが使えます。
JISキー配列とUSキー配列に対応しています。
キーボードで打った文字のASCIIコードを出力します。
矢印キーなどの「文字でない」キーはデフォルトでは無視しますが、設定変更でVT100やxtermで使われるコントロールシーケンスを出力するようにできます。
Shiftキー、Altキー等の修飾キーを含む、すべてのキーの動作を、キーダウン・キーアップ等のイベント形式で出力するモードもあります。
特定のキーの組み合わせ(デフォルトは Ctrl + Alt + Delete)でLレベルになるオープンコレクタのピンがあります。
音量やweb等のマルチメディアキーには対応していません。
仕様
電源:5 V 8 mA(最大 50 mA)+キーボード用電源(5 V 500 mA)
I/O電圧:3.3 V(UART ポートを含む一部のピンは 5V トレラント)
キーボード台数:最大8台
ボーレート:9600 bps(変更可)
基板サイズ:約45 mm × 18 mm(USBコネクタ含む)
内容物
1x 変換モジュール基板
(ピンヘッダは同梱していないので、別途ご用意ください。)
特徴
ピン配置は 600 mil(15.24 mm)幅の 24 ピンDIPパッケージと同じですので、同サイズのICソケットやブレッドボードに挿さります。
USBハブに対応しています。最大8台までのキーボードを認識します。
HIDキーボード互換であれば、テンキー、リモコン、バーコード・QRリーダー、RFIDリーダー等、いろいろな入力デバイスが使えます。
JISキー配列とUSキー配列に対応しています。
キーボードで打った文字のASCIIコードを出力します。
矢印キーなどの「文字でない」キーはデフォルトでは無視しますが、設定変更でVT100やxtermで使われるコントロールシーケンスを出力するようにできます。
Shiftキー、Altキー等の修飾キーを含む、すべてのキーの動作を、キーダウン・キーアップ等のイベント形式で出力するモードもあります。
特定のキーの組み合わせ(デフォルトは Ctrl + Alt + Delete)でLレベルになるオープンコレクタのピンがあります。
音量やweb等のマルチメディアキーには対応していません。
仕様
電源:5 V 8 mA(最大 50 mA)+キーボード用電源(5 V 500 mA)
I/O電圧:3.3 V(UART ポートを含む一部のピンは 5V トレラント)
キーボード台数:最大8台
ボーレート:9600 bps(変更可)
基板サイズ:約45 mm × 18 mm(USBコネクタ含む)
内容物
1x 変換モジュール基板
(ピンヘッダは同梱していないので、別途ご用意ください。)
