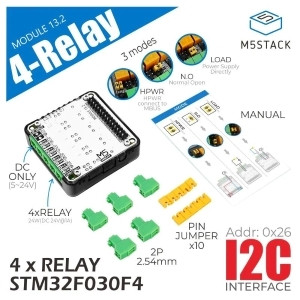

M5STACK M5STACK-M121
【8188】STM32搭載 4チャンネルリレーモジュール
M5Stack CoreやCore2シリーズ製品用の4チャンネルリレーモジュールです。NO、COMの4チャンネル メカニカルリレーを搭載しています。I2Cプロトコル対応で、ジャンパを使用してアクティブ/パッシブモードの切り替えも可能です。DCコントロールにのみ対応で、最大負荷は24 W(DC 24 V@1 A)です。小負荷回路のコントロールに適しています。
特徴
STM32F030F4搭載
I2C通信(アドレス : 0x26)
リレー :
4 x リレーモジュール(COM、NOインターフェース)
最大負荷 : 24 W(DC 24 V@1 A)
2モード動作に対応(ジャンパで切り替え)
アクティブモード:電源入力がリレーのNOポートに接続
パッシブモード:電源入力がリレーポートから遮断。各ユーザ回路には電源が必要。
電源入力(DC入力のみに対応)
DC 5〜24 V INPUT→M5 BUS HPWRバス(ジャンパでコントロール。複数の異なるM5モジュールに接続する場合は、HPWRバスは24 V電源の必要な別のモジュールに電源供給可能)
開発プラットフォーム : Arduino、UIFlow(対応予定)
用途
オン/オフのコントロール
ソレノイドバルブのコントロール
DCコントロール負荷のオン/オフ
仕様
メインコントロールチップ : STM32F030F4
通信インターフェース : I2Cインターフェース(アドレス : 0x26)
対応動作モード : アクティブコントロール/パッシブコントロール
リレーチャンネル : 4 x(COM、NOインターフェース)
電源入力: DC 5〜24 V
最大負荷 : 4チャンネル 最大24 W(DC 24 V@1 A)
リレーターミナル規格 : 2.54-2P
重量 : 37.2 g
サイズ : 54.2 x 54.2 x 13.2 mm
内容物
1 x 4チャンネルリレーモジュール
5 x 接続ターミナル 2.54 mm-2P(緑)
10 x ピンジャンパ
1 x 接続説明書
特徴
STM32F030F4搭載
I2C通信(アドレス : 0x26)
リレー :
4 x リレーモジュール(COM、NOインターフェース)
最大負荷 : 24 W(DC 24 V@1 A)
2モード動作に対応(ジャンパで切り替え)
アクティブモード:電源入力がリレーのNOポートに接続
パッシブモード:電源入力がリレーポートから遮断。各ユーザ回路には電源が必要。
電源入力(DC入力のみに対応)
DC 5〜24 V INPUT→M5 BUS HPWRバス(ジャンパでコントロール。複数の異なるM5モジュールに接続する場合は、HPWRバスは24 V電源の必要な別のモジュールに電源供給可能)
開発プラットフォーム : Arduino、UIFlow(対応予定)
用途
オン/オフのコントロール
ソレノイドバルブのコントロール
DCコントロール負荷のオン/オフ
仕様
メインコントロールチップ : STM32F030F4
通信インターフェース : I2Cインターフェース(アドレス : 0x26)
対応動作モード : アクティブコントロール/パッシブコントロール
リレーチャンネル : 4 x(COM、NOインターフェース)
電源入力: DC 5〜24 V
最大負荷 : 4チャンネル 最大24 W(DC 24 V@1 A)
リレーターミナル規格 : 2.54-2P
重量 : 37.2 g
サイズ : 54.2 x 54.2 x 13.2 mm
内容物
1 x 4チャンネルリレーモジュール
5 x 接続ターミナル 2.54 mm-2P(緑)
10 x ピンジャンパ
1 x 接続説明書
