SSCI-027656

LiPoバッテリーシールド

Microchip製MCP73831Tを使用した、リチウムイオン電池/リチウムポリマー電池の充電回路と、リニアテクノロジー製LTC3536昇圧DCDCコンバーターにてDC+5 Vを出力する電源回路を搭載したLiPoバッテリーシールドです。またリチウムイオン電池900 mAを搭載できるスペースがあり電池は両面テープで固定できます。Uno R3のピン(6-8-8-10ピン)に対応しています。

充電回路は、当社で扱っているリチウムイオン電池900 mAを安全に充電することができます。マイクロUSB(Bタイプ)から電源供給し、充電電流370 mAで充電します。充電中、充電完了を表示するLEDも搭載しています。Arduinoからの充電はできないため、充電の際はmicroUSB端子に給電してください。

※Arduinoシールド用ピンソケットのセット(R3対応)、リチウムイオン電池は付属しておりません。

※こちらの商品はリチウムイオンポリマー充電池の専用充電器です。リチウムイオンポリマー充電池以外の充電池の充電には使用できません。また、充電電流は370 mAに固定されているのでリチウムイオンポリマー電池110 mAhは使用できません。

電源回路ではリニアテクノロジー製昇圧型DCDCコンバーターを使用し、リチウムイオン電池からDC+5 Vに昇圧しスライドスイッチをONにすることによりDC+5 Vを出力します。また、常にリチウムイオン電池の電圧を監視し約3.4 Vで低電圧検出LEDが点灯します。

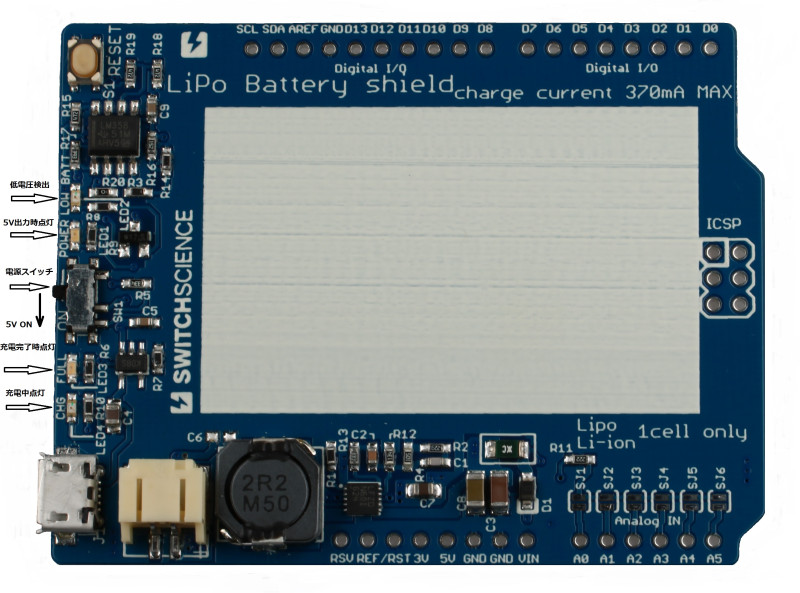

LEDの表示

CHG(赤)点灯 充電中
FULL(緑)点灯 充電完了
CHGとFULL(赤と緑)両方点灯 充電停止(充電池未接続や接続不良)
LOW BATT(赤)点灯 バッテリー低電圧検出(バッテリー電圧約3.4 V)
POWER(緑)点灯 DC+5 V出力

スイッチ

リセットスイッチ:Uno R3などのリセットスイッチにヘッダピン経由で接続されています
スライドスイッチ:Uno R3などへ+5 Vをヘッダーピン経由で供給します。
電気的特性

充電部

入力電圧: DC 3.75 V~DC 6 V(DC 5 V typ)
充電時電源電流: 510 mA typ
充電停止電流: 1 mA typ
バッテリー充電電流: 370 mA typ
充電停止電圧: 4.2 V
電源部

出力電圧: DC +5 V typ
出力電流: 250 mA typ
出力短絡保護回路内蔵
低電圧検出電圧: 3.42 V typ
コネクタ

電源用: microUSB B
