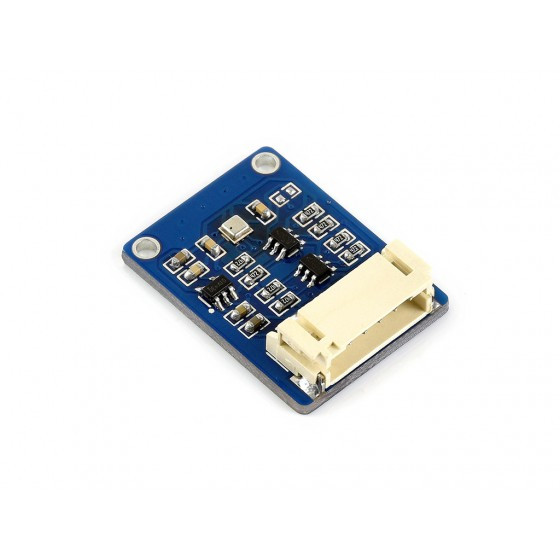

WaveShare BME280 Environmental Sensor
【15231】BME280温湿度・気圧センサーボード
概要
BME280を搭載した小型のセンサーブレイクアウトボードで、環境の温度、湿度、気圧を検出します。I2CおよびSPIインターフェースの両方をサポートし、3.3V/5Vの電圧レベルに対応しています。
超小型のフォームファクター、低消費電力、高い精度と安定性により、BME280環境センサーは環境モニタリング、天気予報、高度計、IoTプロジェクトなどのアプリケーションに適しています。
特徴
I2C(デフォルト)をサポートし、スレーブアドレスが設定可能です。
SPIをサポートし、I/O設定によりSPIに切り替えることができます。
オンボードの電圧レベルトランスレータにより、3.3V/5Vの動作電圧に対応しています。
開発リソースとマニュアル(Raspberry Pi/Arduino/STM32の例など)が付属しています。
仕様
動作電圧:3.3V/5V
通信インターフェース:I2C/SPI
温度検出:-40〜85°C(分解能0.01°C、精度±1°C)
湿度検出:0〜100%RH(分解能0.008%RH、精度±3%RH、応答時間1秒、遅延≤2%RH)
気圧検出:300〜1100 hPa(分解能0.18Pa、精度±1hPa)
消費電力:＜0.1mA@1Hz(H、P、T)
寸法:27mm x 20mm
マウンティングホールサイズ:2.0mm
ピン配置
PIN I2C SPI
VCC 3.3V/5V電源
GND GND(接地)
SDA/MOSI I2Cデータ SPIデータマスター出力/スレーブ入力
SCL/SCK I2Cクロック SPIクロック入力
ADDR/MISO I2Cアドレスチップ選択、高レベル(デフォルト)アドレス:0x77、低レベルアドレス:0x76 SPIデータマスター入力/スレーブ出力
CS NC SPIチップ選択、ローレベルアクティブ
BME280を搭載した小型のセンサーブレイクアウトボードで、環境の温度、湿度、気圧を検出します。I2CおよびSPIインターフェースの両方をサポートし、3.3V/5Vの電圧レベルに対応しています。
超小型のフォームファクター、低消費電力、高い精度と安定性により、BME280環境センサーは環境モニタリング、天気予報、高度計、IoTプロジェクトなどのアプリケーションに適しています。
特徴
I2C(デフォルト)をサポートし、スレーブアドレスが設定可能です。
SPIをサポートし、I/O設定によりSPIに切り替えることができます。
オンボードの電圧レベルトランスレータにより、3.3V/5Vの動作電圧に対応しています。
開発リソースとマニュアル(Raspberry Pi/Arduino/STM32の例など)が付属しています。
仕様
動作電圧:3.3V/5V
通信インターフェース:I2C/SPI
温度検出:-40〜85°C(分解能0.01°C、精度±1°C)
湿度検出:0〜100%RH(分解能0.008%RH、精度±3%RH、応答時間1秒、遅延≤2%RH)
気圧検出:300〜1100 hPa(分解能0.18Pa、精度±1hPa)
消費電力:＜0.1mA@1Hz(H、P、T)
寸法:27mm x 20mm
マウンティングホールサイズ:2.0mm
ピン配置
PIN I2C SPI
VCC 3.3V/5V電源
GND GND(接地)
SDA/MOSI I2Cデータ SPIデータマスター出力/スレーブ入力
SCL/SCK I2Cクロック SPIクロック入力
ADDR/MISO I2Cアドレスチップ選択、高レベル(デフォルト)アドレス:0x77、低レベルアドレス:0x76 SPIデータマスター入力/スレーブ出力
CS NC SPIチップ選択、ローレベルアクティブ
