M5STACK M5STACK-U160-V11
【9200】M5Stack用Hブリッジユニット v1.1
M5Stack用Hブリッジユニットの新しいバージョンです。新たに総電力MOSTUBEスイッチ回路と総電流取得回路が備わったことが旧版との大きな相違点です。
シンプルさと汎用性を備えた最新のDCモータードライバモジュールです。STM32F030マイコンとRZ7899ドライバを搭載したこのモジュールは、M5ホストとのシームレスなI2C通信を可能にし、速度調整のための正確なPWM制御、正転、逆転、ブレーキ機能を容易に実現します。
過電流、過電圧、過温度に対する安全装置を内蔵し、安全性と信頼性が確保されています。新たな総電力MOSTUBEスイッチ回路の搭載で、プログラミングによるダイナミックなモーター制御が可能となり、また総電流取得回路により、モーターの安全な動作が保証されます。
多様なニーズに対応できるように、モジュールにはスマートな6〜12/5 Vスイッチング回路が組み込まれています。ロボット工学、モーター駆動、産業オートメーションからスマートホームまで、様々な用途に適しています。
特徴
過電流、過電圧、過熱保護機能
電源スイッチング回路
I2C アドレス: 0x20(デフォルト)
電流検知機能
プログラミングプラットフォーム:Arduino、UIFlow
仕様
MCU:STM32F030F4P6
DC双方向モータードライバチップ:RZ7899
電流取得チップ:INA199A1DCKR
外部アクセスDC電圧:最大12 V
I 2Cアドレス: 0x20 (エンコードスイッチの切り替えにより変更可能)
最大許容電流:3 A
使用温度:0～40℃
商品のサイズ:48 x 24 x 8 mm
小包のサイズ:136 x 92 x 13 mm
製品重量:9.1 g
パッケージ重量:14 g

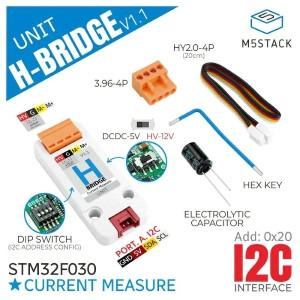

内容物
1 × Hブリッジ V1.1 ユニット
1 × VH3.96-4P
1 x HY2.0-4P ケーブル 20 cm
1 x 六角レンチ M2
1 x アルミ電解コンデンサ 470 μF
※ 電源入力の正極と負極にアルミ電解コンデンサを接続すると、回路のバッファ保護になります。逆向きに接続しないようにご注意ください。
用途
ロボット
モーター制御
産業用オートメーション
スマートホーム
シンプルさと汎用性を備えた最新のDCモータードライバモジュールです。STM32F030マイコンとRZ7899ドライバを搭載したこのモジュールは、M5ホストとのシームレスなI2C通信を可能にし、速度調整のための正確なPWM制御、正転、逆転、ブレーキ機能を容易に実現します。
過電流、過電圧、過温度に対する安全装置を内蔵し、安全性と信頼性が確保されています。新たな総電力MOSTUBEスイッチ回路の搭載で、プログラミングによるダイナミックなモーター制御が可能となり、また総電流取得回路により、モーターの安全な動作が保証されます。
多様なニーズに対応できるように、モジュールにはスマートな6〜12/5 Vスイッチング回路が組み込まれています。ロボット工学、モーター駆動、産業オートメーションからスマートホームまで、様々な用途に適しています。
特徴
過電流、過電圧、過熱保護機能
電源スイッチング回路
I2C アドレス: 0x20(デフォルト)
電流検知機能
プログラミングプラットフォーム:Arduino、UIFlow
仕様
MCU:STM32F030F4P6
DC双方向モータードライバチップ:RZ7899
電流取得チップ:INA199A1DCKR
外部アクセスDC電圧:最大12 V
I 2Cアドレス: 0x20 (エンコードスイッチの切り替えにより変更可能)
最大許容電流:3 A
使用温度:0～40℃
商品のサイズ:48 x 24 x 8 mm
小包のサイズ:136 x 92 x 13 mm
製品重量:9.1 g
パッケージ重量:14 g
内容物
1 × Hブリッジ V1.1 ユニット
1 × VH3.96-4P
1 x HY2.0-4P ケーブル 20 cm
1 x 六角レンチ M2
1 x アルミ電解コンデンサ 470 μF
※ 電源入力の正極と負極にアルミ電解コンデンサを接続すると、回路のバッファ保護になります。逆向きに接続しないようにご注意ください。
用途
ロボット
モーター制御
産業用オートメーション
スマートホーム
