Y2KB-046

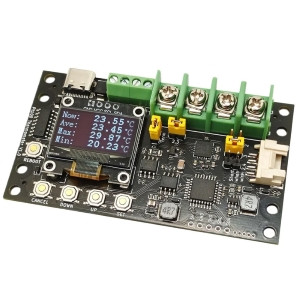

【9370】Pt100温度測定モジュール
白金測温抵抗体(Pt100)の温度を表示・出力するモジュールです。2線式、3線式、4線式の結線方式に対応しています。
通信インターフェイスはUSB、RS-485(Modbus RTU、コマンド-レスポンス方式)、Grove(I2C)に対応しています。
電源はUSBバスパワー、Grove(3.3V、5V)、外部入力(DC9～27V)に対応しています。
現在温度だけでなく、平均温度、最大温度、最小温度も取得できます。
DINレール取付けとネジ取付けの両方に対応しています。
仕様
対応センサ
センサ種別:Pt100
結線方式:2線式、3線式、4線式
センシング
入力チャンネル数:1
取得単位:摂氏(℃)、華氏(℉)、絶対温度(K)
測定温度範囲:-200～850℃
測定精度:±0.15%FS±0.1℃
分解能:0.01 [℃/℉/K]
演算機能:平均値、最大値、最小値
通信インターフェース:USB(シリアル通信)、RS-485(Modbus RTU/コマンド-レスポンス)、Grove互換コネクタ(I2C)、スルーホール(I2C)
給電方式:USBバスパワー、Grove (3.3V/5V)、外部入力 (DC9～27V)
USBシリアル通信
ボーレート:921600 bps
データビット:8 bit
パリティ:なし
ストップビット:1 bit
自動送信モード送信周期:1秒 / 10秒 / 1分 / 1時間
RS-485
通信方式:半二重マルチドロップ方式
ボーレート:9600 / 19200 / 38400 / 115200 bps
データビット:8 bit
パリティ:なし
ストップビット:1 bit
終端抵抗値:120 Ω
I2C
最大通信速度:400 kbps
信号電圧:3.3V
外形寸法:W80 x D45 x H16 mm (typ.)
内容物
1 x Pt100温度測定モジュール
通信インターフェイスはUSB、RS-485(Modbus RTU、コマンド-レスポンス方式)、Grove(I2C)に対応しています。
電源はUSBバスパワー、Grove(3.3V、5V)、外部入力(DC9～27V)に対応しています。
現在温度だけでなく、平均温度、最大温度、最小温度も取得できます。
DINレール取付けとネジ取付けの両方に対応しています。
仕様
対応センサ
センサ種別:Pt100
結線方式:2線式、3線式、4線式
センシング
入力チャンネル数:1
取得単位:摂氏(℃)、華氏(℉)、絶対温度(K)
測定温度範囲:-200～850℃
測定精度:±0.15%FS±0.1℃
分解能:0.01 [℃/℉/K]
演算機能:平均値、最大値、最小値
通信インターフェース:USB(シリアル通信)、RS-485(Modbus RTU/コマンド-レスポンス)、Grove互換コネクタ(I2C)、スルーホール(I2C)
給電方式:USBバスパワー、Grove (3.3V/5V)、外部入力 (DC9～27V)
USBシリアル通信
ボーレート:921600 bps
データビット:8 bit
パリティ:なし
ストップビット:1 bit
自動送信モード送信周期:1秒 / 10秒 / 1分 / 1時間
RS-485
通信方式:半二重マルチドロップ方式
ボーレート:9600 / 19200 / 38400 / 115200 bps
データビット:8 bit
パリティ:なし
ストップビット:1 bit
終端抵抗値:120 Ω
I2C
最大通信速度:400 kbps
信号電圧:3.3V
外形寸法:W80 x D45 x H16 mm (typ.)
内容物
1 x Pt100温度測定モジュール
※白金測温抵抗体(Pt100)や各種ケーブル、取付用アダプタは含まれていません。別途ご用意いただく必要があります。
