M5Core2ライブラリv0.1.8にてAXP2101に対応しています。以前のバージョンでビルドされているバイナリそのままではCore2 v1.1では動作しない場合があります。

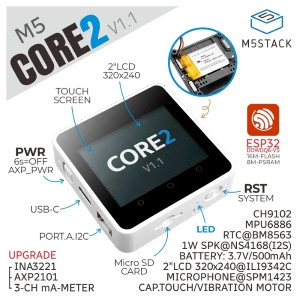

M5Stack開発キットシリーズの第2世代のCoreデバイスであるCore 2のバージョンアップ版です。旧商品との主な違いは電源管理ICまわりとLiPo電池です。

MCUはESP32モデルD0WDQ6-V3 で、デュアルコア Xtensa 32ビット240 MHz LX6プロセッサで、独立してコントロールできます。標準でWi-FiとBluetoothに対応、16 MBフラッシュメモリと 8 MB PSRAMを搭載し、充電、プログラムダウンロード、通信用にはUSB TYPE-Cインターフェース、一体化した2.0インチの静電容量タッチスクリーン、内蔵振動モーターを備えています。

また、内蔵RTCモジュールも搭載し、正確なタイミングを提供可能です。電源はPMIC(電源管理チップ)AXP2101により管理され、効率的にベースの電源消費量を制御し、内蔵緑色LED電源表示灯で、バッテリレベルを知らせます。バッテリ容量は500 mAhに増量、旧モデル以上にコアに給電します。

SDカードスロットとスピーカーも引き続きあります。高音質出力を保証するため、I2Sデジタルオーディオインターフェースのパワーアンプチップを搭載、信号の歪を効果的に防止するため使用されています。電源ボタンとリセットボタンがベースの左側と底部に別にあります。

前面画面のアイコン三つは、プログラム可能な静電容量ボタンです。ベースの裏には、6軸IMUとマイクロフォン付きの小型拡張基板があります。

本製品の開発プラットフォームとプログラミング言語は、 Arduino、 UIFlow 、MicroPython です。開発/プログラミングスキルがどんなレベルでも、アイデアを実現するお手伝いします。

工事設計認証(いわゆる技適)の表示を確認して販売しております。

電源オン/オフ

電源オン:ボタンを押します。
電源オフ:6秒間ボタンを長押しします。
リスタート:底にあるリセットボタンを押します。
製品特徴

ESP32ベース、Bluetooth/Wi-Fi内蔵
16 MBフラッシュメモリ、8 MB PSRAM
スピーカー、電源表示灯、振動モーター、RTC、I2Sアンプ、静電容量タッチスクリーン、電源ボタン、リセットボタンを内蔵
TFカードスロット (最大サイズ 16 GB)
リチウムバッテリ内蔵、PMIC(電源管理チップ)搭載
6軸IMU、PDMマイクロフォン搭載の独立小型基板
M-Busソケットとピン
プログラミングプラットフォーム:UIFlow、 MicroPython、 Arduino
内容物

1 x M5Stack Core2
1 x USB Type-Cケーブル(20 cm)
1 x 六角レンチ
仕様

リソースパラメータ
ESP32-D0WD-V3 240 MHzデュアルコア、600 DMIPS、520 KB SRAM、Wi-Fi、デュアルモードBluetooth
フラッシュメモリ 16 MB
PSRAM 8 MB
入力電圧 5 V @ 500 mA
インターフェース 1 x USB Type-C、1 x GROVE(I2C+I/O+UART)
IPS LCD スクリーン 2.0インチ@320 x 240 ILI9342C
タッチスクリーン FT6336U
スピーカー 1 W
LED 電源表示灯(緑)
ボタン電源ボタン、リセットボタン、3 x 静電容量ボタン
バイブレーション機能振動モーター
マイクロフォン SPM1423
I2Sパワーアンプ NS4168
6軸IMU MPU6886
RTC BM8563
PMU AXP2101
USBチップ CH9102F
DC/DC昇圧 SY7088
TFカードスロット最大16 GB
リチウムバッテリ 500 mAh @ 3.7 V
アンテナ 2.4 GHz 3D アンテナ
動作温度 0°C～40°C
正味重量 52 g
総重量 70 g
製品寸法 54 x 54 x 16 mm
包装寸法 75 x 60 x 20 mm
ケース素材プラスチック(PC)
ピンアサイン

LCDとTFカード

LCD :320 x 240
