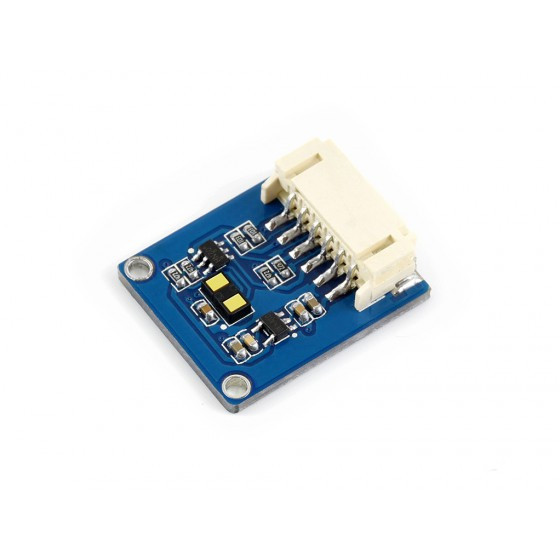

WaveShare VL53L1X Distance Sensor
【14929】VL53L1X搭載 ToF距離測定センサー
VL53L1X Time-of-Flight (ToF) ロングディスタンスレンジングセンサー、4mまでの正確なレンジングおよび最大50Hzの高速レンジング周波数
概要:
- VL53L1X Distance Sensorは、STのVL53L1Xを基にしたToF(飛行時間)測距モジュールで、4mまでの正確なレンジングおよび最大50Hzの高速レンジング周波数を持ち、I2Cインターフェースを介して制御され、非常に低い消費電力を持っています。
主な特徴:
1. I2C通信インターフェースを使用し、IOピンを介してモジュールのオン/オフを制御
2. ボード上に電圧変換器が搭載され、3.3V / 5Vの動作電圧と互換性あり
3. Raspberry Pi / Arduino / STM32向けの開発リソースとマニュアルが付属
仕様:
- 動作電圧: 3.3V/5V
- 寸法: 20mm × 24mm
- 取り付け穴サイズ: 2.0mm
- レンジング距離: 40 〜 4000mm
- レンジング精度: ±5%
- レンジング時間(最小): 20ms(短距離モード)、33ms(中/長距離モード)
- 視野角: 27°
- レーザー波長: 940nm
- 動作温度: -20 〜 80°C
応用:
1. モバイルロボット(高速距離測定、障害物検知、壁追跡)
2. ユーザー検出によるパソコン/ノートパソコン/タブレットなどの電源オン/オフおよびロック/アンロックデバイス
3. ドローン(着陸支援、ホバリング、天井検出)
4. スマートビルおよび照明(人検知、1Dジェスチャー認識)
5. カメラ(低照度時のオートフォーカス強化、ビデオフォーカストラッキング支援)
ピン配置:
- VCC: 3.3V/5V電源入力
- GND: グラウンド
- SDA: I2Cデータピン
- SCL: I2Cクロックピン
- SHUT: シャットダウン制御、IOピンに接続
- INT: 割り込み出力、IOピンに接続
概要:
- VL53L1X Distance Sensorは、STのVL53L1Xを基にしたToF(飛行時間)測距モジュールで、4mまでの正確なレンジングおよび最大50Hzの高速レンジング周波数を持ち、I2Cインターフェースを介して制御され、非常に低い消費電力を持っています。
主な特徴:
1. I2C通信インターフェースを使用し、IOピンを介してモジュールのオン/オフを制御
2. ボード上に電圧変換器が搭載され、3.3V / 5Vの動作電圧と互換性あり
3. Raspberry Pi / Arduino / STM32向けの開発リソースとマニュアルが付属
仕様:
- 動作電圧: 3.3V/5V
- 寸法: 20mm × 24mm
- 取り付け穴サイズ: 2.0mm
- レンジング距離: 40 〜 4000mm
- レンジング精度: ±5%
- レンジング時間(最小): 20ms(短距離モード)、33ms(中/長距離モード)
- 視野角: 27°
- レーザー波長: 940nm
- 動作温度: -20 〜 80°C
応用:
1. モバイルロボット(高速距離測定、障害物検知、壁追跡)
2. ユーザー検出によるパソコン/ノートパソコン/タブレットなどの電源オン/オフおよびロック/アンロックデバイス
3. ドローン(着陸支援、ホバリング、天井検出)
4. スマートビルおよび照明(人検知、1Dジェスチャー認識)
5. カメラ(低照度時のオートフォーカス強化、ビデオフォーカストラッキング支援)
ピン配置:
- VCC: 3.3V/5V電源入力
- GND: グラウンド
- SDA: I2Cデータピン
- SCL: I2Cクロックピン
- SHUT: シャットダウン制御、IOピンに接続
- INT: 割り込み出力、IOピンに接続
