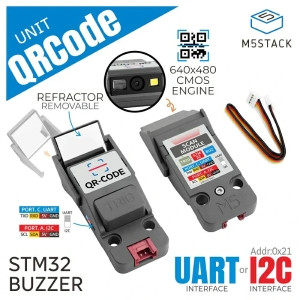

M5STACK M5STACK-U173
【9508】QR コードスキャナ ーユニット(STM32F030)
解像度 640 x 480のCMOS QR コードキャプチャエンジンとバス変換用MCU の STM32F030 を内蔵した 1次元/2次元コードスキャナーユニットです。通信インターフェースをトグルスイッチでI2C /UARTに切り替えられます。
2次元コード 3種類、1次元コード 8種類に対応、ファームウェアもアップグレード可能です。スキャントリガーボタン、ブザー、補助LED照明を搭載しており、焦点合わせ/照準の状態をブザーと緑色LEDで知らせます。
トリガーモードを連続/マニュアル動作にプログラミングで設定できます。 バーコードのスキャンが必要な物流業、小売業、製造業などの分野に向いています。
特徴
STM32F030F4P6@32 ビット ARM Cortex-M0 プロセッサ
2次元コード 3種類、1次元コード 8種類に対応
ファームウェアアップグレード可
I2C /UART 通信インターフェース切替スイッチ内蔵
ブザー音声プロンプト-内蔵
LED照明内蔵
高解像度画像
焦点合わせ/照準(focusing and aiming)機能
スキャン角度変更用反射スキャンヘッド
内容物
1 x QRコードスキャナ ーユニット
1 x HY2.0-4P ケーブル(20 cm)
用途
物流業
小売業
製造業
仕様
MCU STM32F030F4P6@32 bit ARM Cortex-M0 processor
センサ 640x480 CMOS
照明 白色LED
焦点合わせ/照準 緑色LED
対応QRコード PDF417、QR Code、Data Matrix
対応1次元コード Code39、Code93、Code 128、
EAN-13、EAN-8、UPC-A、 UPC-E、Interleaved 2 of 5
認識読み取り精度 ≥5 mil
プリントコントラスト ≥ 20%
スキャン角度 仰角±55 °/偏角 ±55 °(反射スキャンヘッドで調整可)
通信インターフェース I2C シリアル通信(0x21)
ケース素材 プラスチック(PC)
製品寸法 65.8 x 18.4 x 15.8 mm
パッケージ寸法 136 x 92 x 16 mm
製品重量 14 g
パッケージ重量 19.4 g
ピンマップ
QRCode ユニット
- Basic(Port A)(RED) SDA/SCL=G21/G22
- Basic(Port C)(BLUE) RXD/TXD=G16/G17
2次元コード 3種類、1次元コード 8種類に対応、ファームウェアもアップグレード可能です。スキャントリガーボタン、ブザー、補助LED照明を搭載しており、焦点合わせ/照準の状態をブザーと緑色LEDで知らせます。
トリガーモードを連続/マニュアル動作にプログラミングで設定できます。 バーコードのスキャンが必要な物流業、小売業、製造業などの分野に向いています。
特徴
STM32F030F4P6@32 ビット ARM Cortex-M0 プロセッサ
2次元コード 3種類、1次元コード 8種類に対応
ファームウェアアップグレード可
I2C /UART 通信インターフェース切替スイッチ内蔵
ブザー音声プロンプト-内蔵
LED照明内蔵
高解像度画像
焦点合わせ/照準(focusing and aiming)機能
スキャン角度変更用反射スキャンヘッド
内容物
1 x QRコードスキャナ ーユニット
1 x HY2.0-4P ケーブル(20 cm)
用途
物流業
小売業
製造業
仕様
MCU STM32F030F4P6@32 bit ARM Cortex-M0 processor
センサ 640x480 CMOS
照明 白色LED
焦点合わせ/照準 緑色LED
対応QRコード PDF417、QR Code、Data Matrix
対応1次元コード Code39、Code93、Code 128、
EAN-13、EAN-8、UPC-A、 UPC-E、Interleaved 2 of 5
認識読み取り精度 ≥5 mil
プリントコントラスト ≥ 20%
スキャン角度 仰角±55 °/偏角 ±55 °(反射スキャンヘッドで調整可)
通信インターフェース I2C シリアル通信(0x21)
ケース素材 プラスチック(PC)
製品寸法 65.8 x 18.4 x 15.8 mm
パッケージ寸法 136 x 92 x 16 mm
製品重量 14 g
パッケージ重量 19.4 g
ピンマップ
QRCode ユニット
- Basic(Port A)(RED) SDA/SCL=G21/G22
- Basic(Port C)(BLUE) RXD/TXD=G16/G17
