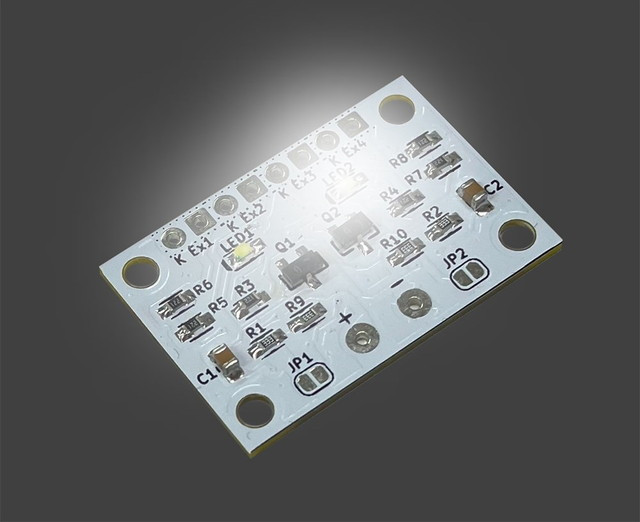

ELEKIT LK-ST4
チップLED交互に点滅キット
チップ形の抵抗、LED、コンデンサ、トランジスタでつくる定番のLED点滅回路です。
基板上に用意してあるジャンパーを使って点滅スピードを少しだけ速くすることもできます。
LED拡張端子付きで4個のLEDを追加できます。また別売のLK-ST5やLK-ST6の制御信号としても利用できます。
■製品仕様
電源/3.5V～5V
基板サイズ/ 30 × 20 mm
消費電流/10mA
点滅方法/マルチバイブレータ式
点滅間隔/約0.2 ～ 0.4秒 ( 4.5V時 )
■部品サイズ
抵抗:1608mm
LED:1608mm 白
コンデンサ:2012mm
トランジスタ:TO-236
基板上に用意してあるジャンパーを使って点滅スピードを少しだけ速くすることもできます。
LED拡張端子付きで4個のLEDを追加できます。また別売のLK-ST5やLK-ST6の制御信号としても利用できます。
■製品仕様
電源/3.5V～5V
基板サイズ/ 30 × 20 mm
消費電流/10mA
点滅方法/マルチバイブレータ式
点滅間隔/約0.2 ～ 0.4秒 ( 4.5V時 )
■部品サイズ
抵抗:1608mm
LED:1608mm 白
コンデンサ:2012mm
トランジスタ:TO-236
はんだ付けに下記のものが別途必要になります
・ピンセット(先が細いもの。)
・フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて はんだごてについて 詳しくはこちら
( ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
秋葉原本店取扱フロア:3階・ピンセット(先が細いもの。)
・フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて はんだごてについて 詳しくはこちら
( ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
