ELEKIT LK-ST6

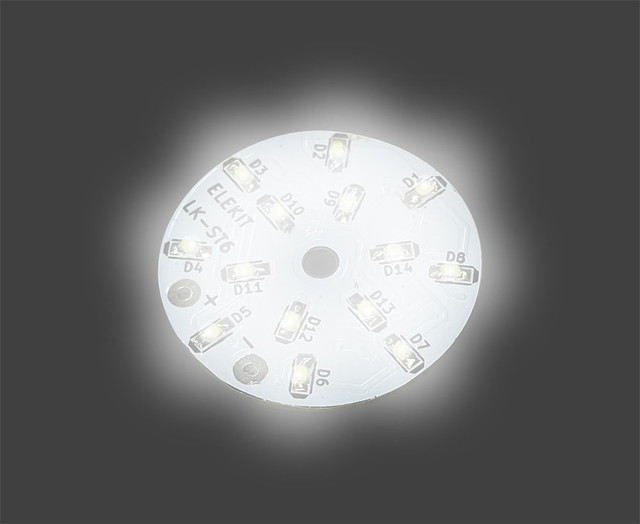

円形基板のLEDライトキット
LED14個を配置した円形のLED基板です。別売のドーナツ形基板(LK-ST5)の穴にピッタリのサイズで接続して大きな円にすることも可能です。
別売のLK-ST4やLK-ST7と接続して、内側6個と外側8個のLEDのON/OFFをそれぞれ別に制御可能です。
(接続の詳しい方法はメーカーウェブサイトでご確認ください。)
■製品仕様
電源/3.5 V ～ 5 V
基板サイズ/ 直径25 mmの円形
消費電流/ 70 mA
■部品サイズ
抵抗:1608mm
LED:1608mm 白
ランジスタ:TO-236
別売のLK-ST4やLK-ST7と接続して、内側6個と外側8個のLEDのON/OFFをそれぞれ別に制御可能です。
(接続の詳しい方法はメーカーウェブサイトでご確認ください。)
■製品仕様
電源/3.5 V ～ 5 V
基板サイズ/ 直径25 mmの円形
消費電流/ 70 mA
■部品サイズ
抵抗:1608mm
LED:1608mm 白
ランジスタ:TO-236
はんだ付けに下記のものが別途必要になります
・ピンセット(先が細いもの。)
・フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて はんだごてについて 詳しくはこちら
( ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
秋葉原本店取扱フロア:3階・ピンセット(先が細いもの。)
・フラックス(プリント基板用のもので無洗浄タイプのものに限る。)
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて はんだごてについて 詳しくはこちら
( ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。
