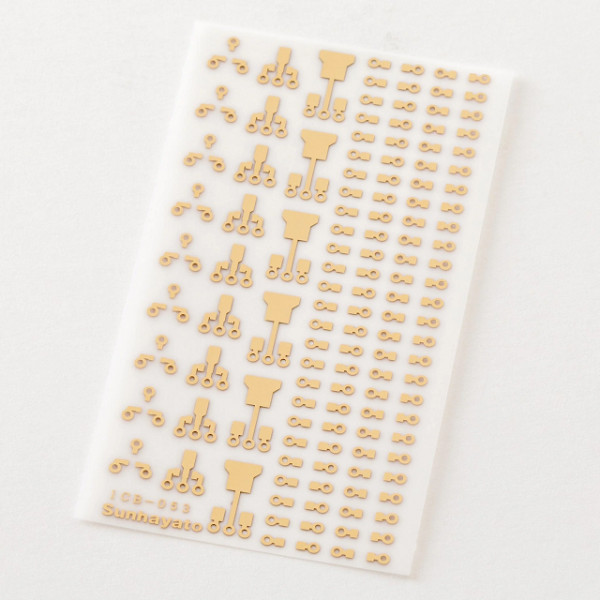

サンハヤト ICB-053
シール基板(チップCRパターン)
紙のように薄いガラスエポキシ基板
厚み0.1mmのガラスエポキシ基板です。
ハサミで好きな大きさにカットし、他の基板の上に乗せ、部品をはんだ付けして使用します。
チップCRパターン/2種類とチップTr/3種類(0.95/1.5/4.6mmピッチ)を2.54mmに変換するパターンです。
ユニバーサル基板上に貼りSOP ICやチップ部品を実装できます。
回路変更で部品を追加したい時にとても重宝です。
RoHS対応品
主な仕様
材質:ガラスエポキシ(FR-4)片面
本体サイズ:55×100×0.1t(mm)
入数:1枚
穴径:Φ0.9
仕上処理:金フラッシュメッキ
変換前パッケージ:チップCR/チップTr
変換前ピッチ:チップCRパターン:2種類/チップTr:3種類(0.95/1.5/4.6mm)
変換後ピッチ:2.54mm
厚み0.1mmのガラスエポキシ基板です。
ハサミで好きな大きさにカットし、他の基板の上に乗せ、部品をはんだ付けして使用します。
チップCRパターン/2種類とチップTr/3種類(0.95/1.5/4.6mmピッチ)を2.54mmに変換するパターンです。
ユニバーサル基板上に貼りSOP ICやチップ部品を実装できます。
回路変更で部品を追加したい時にとても重宝です。
RoHS対応品
主な仕様
材質:ガラスエポキシ(FR-4)片面
本体サイズ:55×100×0.1t(mm)
入数:1枚
穴径:Φ0.9
仕上処理:金フラッシュメッキ
変換前パッケージ:チップCR/チップTr
変換前ピッチ:チップCRパターン:2種類/チップTr:3種類(0.95/1.5/4.6mm)
変換後ピッチ:2.54mm
※詳しい仕様につきましてはメーカーサイトでご確認下さい。
