商品詳細
画像クリックで拡大します

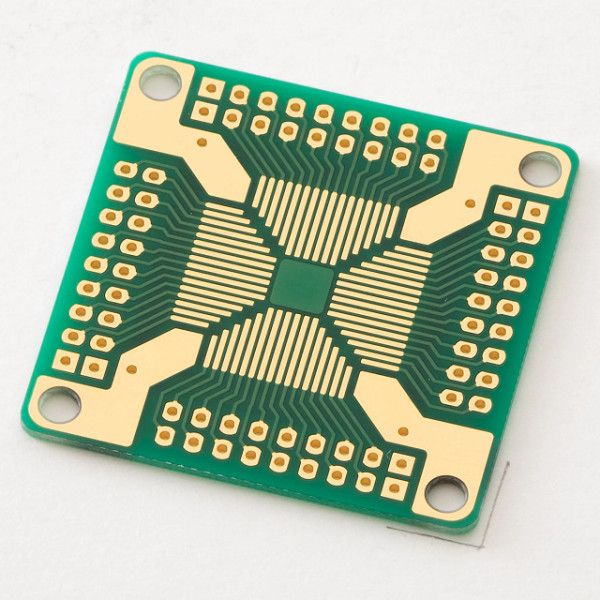

サンハヤト QFP-83
QFP IC変換基板(0.8mmピッチ/24～64ピン)
QFP0.8mmピッチを2.54mmピッチ(4方向)に変換します。24～64ピン対応です。
RoHS対応品
0.8mmピッチ24～64ピン用
変換基板の使用方法
□基板の中央にICをハンダ付けし周辺のランドから配線を引き出します。
□ピン数の少ないICはパターン中央部をご使用ください。
□ピン配列等により搭載できないICがありますのでご注意願います。
主な仕様
材質:ガラスエポキシ(FR-4)/両面
本体サイズ:40.64×40.64×1.0t(mm)
入数:1枚
穴径:Φ0.9
仕上処理:スルーホール、金フラッシュメッキ、レジスト
変換前パッケージ:QFP
変換前ピッチ:0.8mm
変換後ピッチ:2.54mm
対応ピン数:24、32、36、40、44、48、64
RoHS対応品
0.8mmピッチ24～64ピン用
変換基板の使用方法
□基板の中央にICをハンダ付けし周辺のランドから配線を引き出します。
□ピン数の少ないICはパターン中央部をご使用ください。
□ピン配列等により搭載できないICがありますのでご注意願います。
主な仕様
材質:ガラスエポキシ(FR-4)/両面
本体サイズ:40.64×40.64×1.0t(mm)
入数:1枚
穴径:Φ0.9
仕上処理:スルーホール、金フラッシュメッキ、レジスト
変換前パッケージ:QFP
変換前ピッチ:0.8mm
変換後ピッチ:2.54mm
対応ピン数:24、32、36、40、44、48、64
※詳しい仕様につきましてはメーカーサイトでご確認下さい。
【取寄品 納期1〜3営業日】※取寄品は通常代引不可ですがこの商品は代引可能（限度額あり）
◎税抜定価760円の品
在庫拠点
大阪
