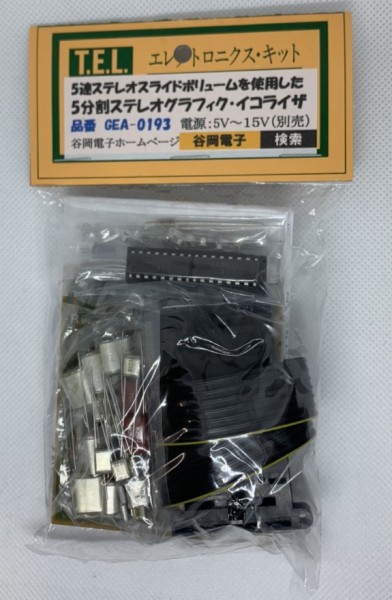

TELキット GEA-0193
5分割グラフィック・イコライザ
概要
本キットはグラフィックイコライザー用IC、M5226P(三菱)を使用した5分割(5バンド) グラフィックイコライザーで、専用のスライドボリュームで、 最大±12dB(入出力比で約±4倍)のイコライゼーションが可能です。+はブ-スト、-は損失です。
本機は2回路入っておりステレオ仕様になっています。また、 単一電源で動作し、動作電圧は5V～15Vです。同メーカーのキット 三端子安定化電源 JPS-0161、9Vなどが 使えます。
サンヨーIC、LA3600とM5226P(三菱)は完全互換性がありますが、 両者とも製造中止品です。
主な規格
電源電圧 9V(推奨)5V～15V(動作電圧)
中心周波数 100Hz, 340Hz, 1KHz, 3.4KHz, 10KHz
ブ-スト量 12dB(最大)
カット量 -12dB(最小)
最大入力レベル 2Vp-p
本キットはグラフィックイコライザー用IC、M5226P(三菱)を使用した5分割(5バンド) グラフィックイコライザーで、専用のスライドボリュームで、 最大±12dB(入出力比で約±4倍)のイコライゼーションが可能です。+はブ-スト、-は損失です。
本機は2回路入っておりステレオ仕様になっています。また、 単一電源で動作し、動作電圧は5V～15Vです。同メーカーのキット 三端子安定化電源 JPS-0161、9Vなどが 使えます。
サンヨーIC、LA3600とM5226P(三菱)は完全互換性がありますが、 両者とも製造中止品です。
主な規格
電源電圧 9V(推奨)5V～15V(動作電圧)
中心周波数 100Hz, 340Hz, 1KHz, 3.4KHz, 10KHz
ブ-スト量 12dB(最大)
カット量 -12dB(最小)
最大入力レベル 2Vp-p
