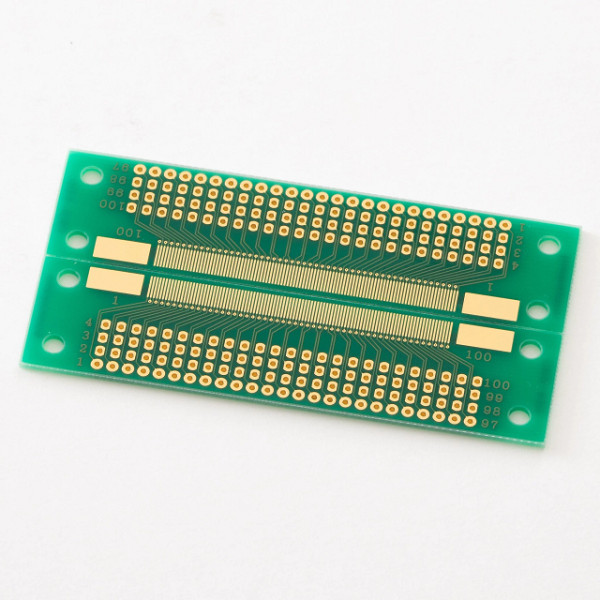

サンハヤト CKS-520
SMTコネクタ変換用基板(0.5mmピッチ/100ピン)
0.5mmピッチ100ピンを2.54mmピッチ(2方向)に変換します。シングルインラインコネクタや幅が広いコネクタを使うときは、センターのVカットから切り離し、2分割して使用します。パターン間はハンダブリッジしにくい高精度ソルダーレジスト仕上げです。
RoHS対応品
【主な仕様】
材質:ガラスエポキシ(FR-4)/両面
本体サイズ:42.43×86.2×1.2t(mm)
入数:1枚(2枚続き)
カット後サイズ:21.22×86.20mm
穴径:Φ0.9
仕上処理:スルーホール、金フラッシュメッキ、レジスト
変換前パッケージ:SMT
変換前ピッチ:0.5mm
変換後ピッチ:2.54mm
対応ピン数:100ピン×2
RoHS対応品
【主な仕様】
材質:ガラスエポキシ(FR-4)/両面
本体サイズ:42.43×86.2×1.2t(mm)
入数:1枚(2枚続き)
カット後サイズ:21.22×86.20mm
穴径:Φ0.9
仕上処理:スルーホール、金フラッシュメッキ、レジスト
変換前パッケージ:SMT
変換前ピッチ:0.5mm
変換後ピッチ:2.54mm
対応ピン数:100ピン×2
※詳しい仕様につきましてはメーカーサイトでご確認下さい。
