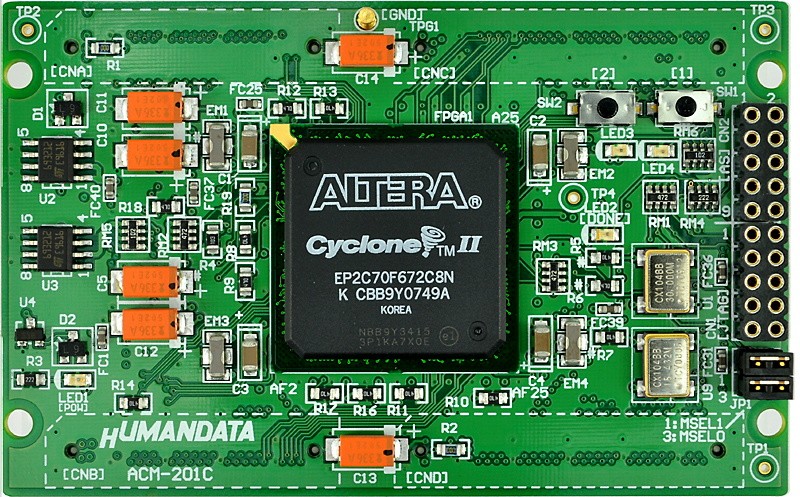

ヒューマンデータ ACM-201-50C8
【取寄せ品】CycloneII 672FBGA ブレッドボード
ACM-201シリーズは、Altera社の高性能FPGAである、CycloneIIの672pinBGAを搭載した、ブレッドボードです。
クレジットカードサイズに、豊富な機能を搭載しています。
■ASモード用コネクタ
ASモード時はByteBlasterII、USB Blasterまたは、弊社BL3が必要になります。
PSモードには対応しておりません。USB-Blasterもご使用になれます。
■JTAG用コネクタ
ダウンロードケーブル各種
(USB Blaster、BL3、ByteBlasterII、ByteBlasterMV、など)対応10ピンソケット
■クロック源
30MHz,18.432MHz
外部入力可能
■SRAM(IDT71V016SA)搭載(128KB,16bit幅)
■SDRAM(MT48LC16M16)搭載 256Mbit(32MB,16bit幅)
■シリアルFLASH-ROM(M25P40)搭載 (4Mbit)
■汎用LED 2個
■汎用押しボタンスイッチ 2個
■波形チェックに便利なテスト用パッド 3点
■296本I/Oピンを外部引き出し
■コンフィギュレーションROM
Rev3: EPCQ64ASI16N (Intel, 64Mbit)
Rev1、2: EPCS64SI16N(10000回以上の書き換え可能)
EPCS64SI16Nへの書込みにはByteBlasterIIまたは、弊社BL3が
必要になります。USB-Blasterもご使用になれます。
■コンフィギュレーション用リセット回路
■ステータスLED
CONF_DONE用、POWER LED
■電源回路
3.3V単一電源(内部電源はオンボードレギュレータにより生成されます)
■一部のVCCIOを分離可能
■10層基板採用
■基板寸法:54mmX86mm クレジットカードサイズ
クレジットカードサイズに、豊富な機能を搭載しています。
■ASモード用コネクタ
ASモード時はByteBlasterII、USB Blasterまたは、弊社BL3が必要になります。
PSモードには対応しておりません。USB-Blasterもご使用になれます。
■JTAG用コネクタ
ダウンロードケーブル各種
(USB Blaster、BL3、ByteBlasterII、ByteBlasterMV、など)対応10ピンソケット
■クロック源
30MHz,18.432MHz
外部入力可能
■SRAM(IDT71V016SA)搭載(128KB,16bit幅)
■SDRAM(MT48LC16M16)搭載 256Mbit(32MB,16bit幅)
■シリアルFLASH-ROM(M25P40)搭載 (4Mbit)
■汎用LED 2個
■汎用押しボタンスイッチ 2個
■波形チェックに便利なテスト用パッド 3点
■296本I/Oピンを外部引き出し
■コンフィギュレーションROM
Rev3: EPCQ64ASI16N (Intel, 64Mbit)
Rev1、2: EPCS64SI16N(10000回以上の書き換え可能)
EPCS64SI16Nへの書込みにはByteBlasterIIまたは、弊社BL3が
必要になります。USB-Blasterもご使用になれます。
■コンフィギュレーション用リセット回路
■ステータスLED
CONF_DONE用、POWER LED
■電源回路
3.3V単一電源(内部電源はオンボードレギュレータにより生成されます)
■一部のVCCIOを分離可能
■10層基板採用
■基板寸法:54mmX86mm クレジットカードサイズ
※ヒューマンデータ社製の商品は、15時頃までのご注文で最短翌日入荷が可能です。
※受注生産商品のため、納期がかかります。
※在庫状況はメーカーサイトでご確認いただけます。
※ご注文後のキャンセルはできません。予めご了承の上、ご注文ください。
※こちらの商品は取寄せ品につき店頭在庫はございません。
◎値引対象外商品 【取寄品 納期確認後にご連絡となります】※受注生産商品のため、納期がかかります。
※在庫状況はメーカーサイトでご確認いただけます。
※ご注文後のキャンセルはできません。予めご了承の上、ご注文ください。
※こちらの商品は取寄せ品につき店頭在庫はございません。
※取寄品につき代引不可
