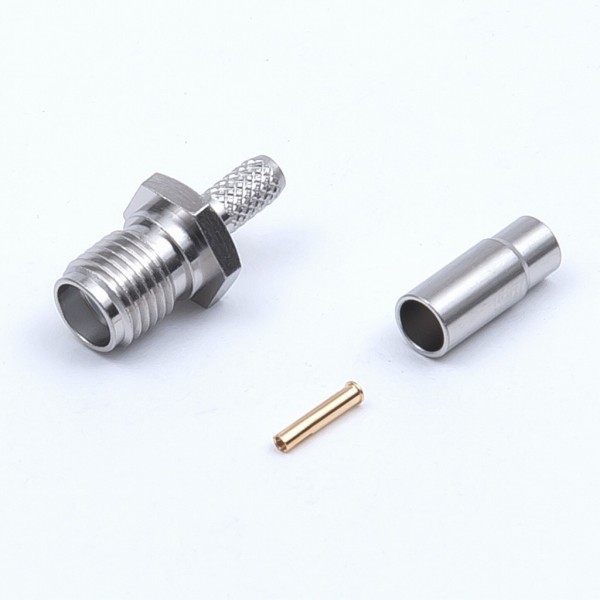

トーコネ (東洋コネクター) SMAJ-1.5A(Ni)
SMAジャック
1.5D-2V、1.5D-QEV、1.5D-HQ・SUPERケーブル等に適合するSMAストレートジャックです。本体は黄銅にニッケルメッキ。本体が圧着タイプのため、加工がしやすく、安価になっております。中心コンタクトは半田タイプ。取付加工には圧着工具TA-17が必要です。
嵌合部形状 ジャック
特性インピーダンス 50Ω
使用周波数範囲 3GHz
絶縁抵抗 DC 500Vにて5000MΩ以上
耐電圧 AC 750V 1分間
接触抵抗 3mΩ以下
電圧定在波比 1.2以下(0.05～3GHz) ※1.5D-HQ・SUPER・1.5DS-QFB S使用時
使用温度範囲 -40～+85℃
圧着工具 TA-17
中心コンタクト ベリリウム銅/金めっき/ハンダ付け
外部コンタクト 黄銅/ニッケルめっき/圧着
嵌合部形状 ジャック
特性インピーダンス 50Ω
使用周波数範囲 3GHz
絶縁抵抗 DC 500Vにて5000MΩ以上
耐電圧 AC 750V 1分間
接触抵抗 3mΩ以下
電圧定在波比 1.2以下(0.05～3GHz) ※1.5D-HQ・SUPER・1.5DS-QFB S使用時
使用温度範囲 -40～+85℃
圧着工具 TA-17
中心コンタクト ベリリウム銅/金めっき/ハンダ付け
外部コンタクト 黄銅/ニッケルめっき/圧着
取扱店舗:本店2階
在庫拠点
秋葉原
大阪
