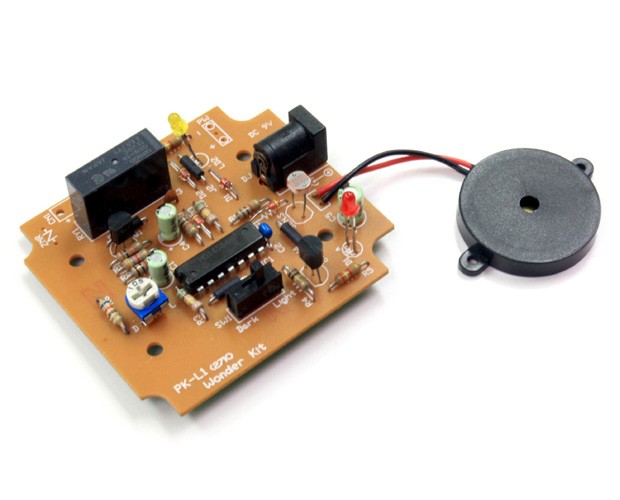

ワンダーキット(共立プロダクツ) PK-L1
光センサーキット
□設定した明るさを検知
Cds を使用した光センサーキットです。設定した明るさを検知してリレーが動作します。モード切替スイッチで『明るくなった時にON』又は『 暗くなった時にON』のどちらかを選択することができます。また、人や物がセンサーを遮っても短時間(1～5秒) であれば動作しない回路になっており、リレーのバタつきを防止します。
■製品仕様
電源電圧:DC9V (DC9～12V可)
動作電流: 約18mA
待機電流:約2mA
センサー:Cdsセル (φ5)
動作モード:2種
明るくなった時ON又は暗くなった時ON
リレー定格負荷:AC125V 3A (抵抗負荷)
リレー接点構成:1a接点
基板サイズ:W64×D59×H18mm
Cds を使用した光センサーキットです。設定した明るさを検知してリレーが動作します。モード切替スイッチで『明るくなった時にON』又は『 暗くなった時にON』のどちらかを選択することができます。また、人や物がセンサーを遮っても短時間(1～5秒) であれば動作しない回路になっており、リレーのバタつきを防止します。
■製品仕様
電源電圧:DC9V (DC9～12V可)
動作電流: 約18mA
待機電流:約2mA
センサー:Cdsセル (φ5)
動作モード:2種
明るくなった時ON又は暗くなった時ON
リレー定格負荷:AC125V 3A (抵抗負荷)
リレー接点構成:1a接点
基板サイズ:W64×D59×H18mm
