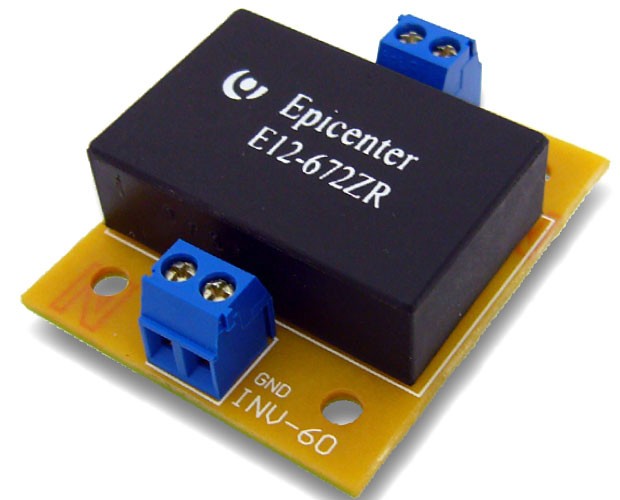

ワンダーキット(共立プロダクツ) INV-60
ELインバータ60(基板完成品)
■発光面積60c㎡対応のEL 板用インバータ
小型のEL 板発光用のインバータ(高電圧発生)ユニットです。完成ユニットなので電源を接続するだけで簡単にEL 板を発光することができます。
【製品仕様】
電源電圧:DC12V (DC10.8 ～ 13.2V 可)
動作電流:約55mA
出力電圧:約100Vrms(±15%)[ 実効値電圧]
出力周波数:約600Hz(±15%)
EL 板発光面積:標準60c㎡(50c㎡～ 70c㎡可)
端子台対応線材:AWG16 ～ 26
入出力端子台ねじ:M2(+0番ねじ)
基板サイズ:W33×D40×H14mm(Hはハンダ部も含む高さ)
小型のEL 板発光用のインバータ(高電圧発生)ユニットです。完成ユニットなので電源を接続するだけで簡単にEL 板を発光することができます。
【製品仕様】
電源電圧:DC12V (DC10.8 ～ 13.2V 可)
動作電流:約55mA
出力電圧:約100Vrms(±15%)[ 実効値電圧]
出力周波数:約600Hz(±15%)
EL 板発光面積:標準60c㎡(50c㎡～ 70c㎡可)
端子台対応線材:AWG16 ～ 26
入出力端子台ねじ:M2(+0番ねじ)
基板サイズ:W33×D40×H14mm(Hはハンダ部も含む高さ)
