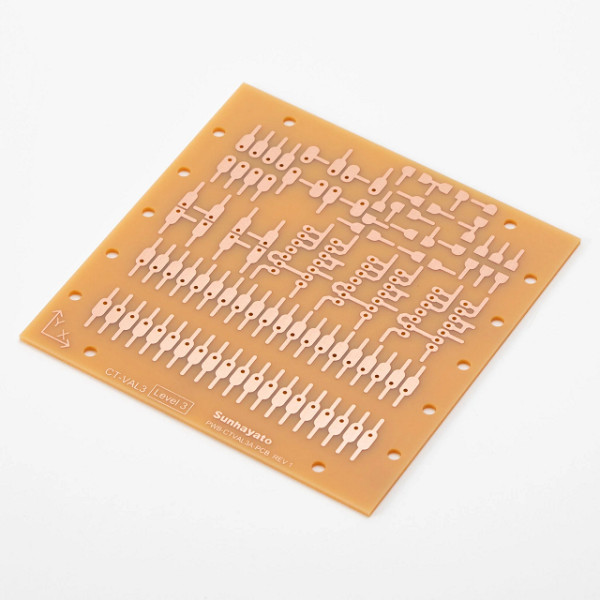

サンハヤト CT-VAL3
はんだ付け練習基板
RoHS対応品
中央職業能力開発協会が実施している技能検定試験「3級 電子機器組立て(電子機器組立作業)」実技試験の練習ができる基板です。
●技能検定用基板の材質、厚み、穴径、ランド形状を忠実に再現していますので、部品を用意するだけで実践に則した練習ができます(目標作業時間60～90分)。
●各ランドからはパターンも引き出してありますので、より実践に近い練習ができます。
●抵抗は一直線に並ぶので、リードの曲げ状態を比較できます。
●角形チップ部品の取付用にX-Y方向を表記しています。
●ラグ端子用の穴を設けているので、3mm板ラグをネジ止めすれば、「ひっかけからげ」の練習もできます。
主な仕様
寸法:95×95×1.6t mm
材質:紙フェノール
仕上処理:フラックス仕上げ
穴径:基板固定穴 4個 (φ3.2mm)
板ラグ取り付け用穴:10箇所(φ3.2mm)
はんだ付け可能な部品リスト
抵抗(15.24mmピッチ) 20個
IC(DIP14ピン) 3個
電解コンデンサ(2.54mmピッチ) 4個
セラミックコンデンサ(5.08mmピッチ) 8個
角形チップ抵抗(3225サイズ) 13個
ラグ端子(φ3.2mm) 10個
中央職業能力開発協会が実施している技能検定試験「3級 電子機器組立て(電子機器組立作業)」実技試験の練習ができる基板です。
●技能検定用基板の材質、厚み、穴径、ランド形状を忠実に再現していますので、部品を用意するだけで実践に則した練習ができます(目標作業時間60～90分)。
●各ランドからはパターンも引き出してありますので、より実践に近い練習ができます。
●抵抗は一直線に並ぶので、リードの曲げ状態を比較できます。
●角形チップ部品の取付用にX-Y方向を表記しています。
●ラグ端子用の穴を設けているので、3mm板ラグをネジ止めすれば、「ひっかけからげ」の練習もできます。
主な仕様
寸法:95×95×1.6t mm
材質:紙フェノール
仕上処理:フラックス仕上げ
穴径:基板固定穴 4個 (φ3.2mm)
板ラグ取り付け用穴:10箇所(φ3.2mm)
はんだ付け可能な部品リスト
抵抗(15.24mmピッチ) 20個
IC(DIP14ピン) 3個
電解コンデンサ(2.54mmピッチ) 4個
セラミックコンデンサ(5.08mmピッチ) 8個
角形チップ抵抗(3225サイズ) 13個
ラグ端子(φ3.2mm) 10個
※詳しい仕様につきましてはメーカーサイトをご確認下さい。
秋葉原本店取扱フロア:2階◎税抜定価730円の品
