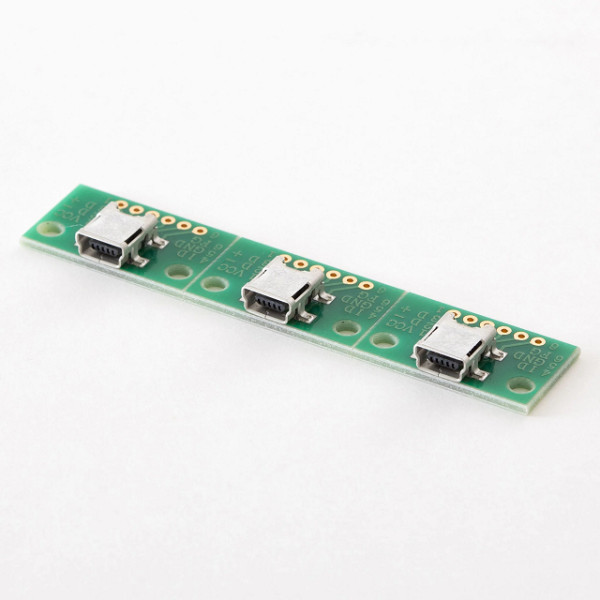

サンハヤト CK-36
USB用変換基板(USB mini-Bタイプ/メス)
□USB mini-Bタイプコネクタの信号線を、2.54mmピッチに変換する基板です。
□USB mini-Bタイプコネクタが実装済みです。
□メイン基板との接続に便利な、ピンヘッダーを付属しました。
□コネクタ後端から取り出しランドまで約5mmありますので、パネルやケースへの実装も容易です。
□コーナー2ヶ所に取り付け穴がありますので、変換基板をしっかり固定できます。取り付け穴も2.54mmピッチです。
□1袋3枚入りで、基板はVカット部分から簡単に手で折れます。
RoHS対応品
主な仕様
材質:ガラスコンポジット(CEM-3)/両面
本体サイズ:16.00×78.00×1.6t(mm)
入数:1枚(3枚続き)
カット後サイズ:16.00×26.00mm
穴径:Φ0.9
仕上処理:スルーホール、金フラッシュメッキ、レジスト
変換前ピッチ:USB mini-B
変換後ピッチ:2.54mm
付属品(セットの内容):0.64mmピンヘッダー(6ピン)×3
□USB mini-Bタイプコネクタが実装済みです。
□メイン基板との接続に便利な、ピンヘッダーを付属しました。
□コネクタ後端から取り出しランドまで約5mmありますので、パネルやケースへの実装も容易です。
□コーナー2ヶ所に取り付け穴がありますので、変換基板をしっかり固定できます。取り付け穴も2.54mmピッチです。
□1袋3枚入りで、基板はVカット部分から簡単に手で折れます。
RoHS対応品
主な仕様
材質:ガラスコンポジット(CEM-3)/両面
本体サイズ:16.00×78.00×1.6t(mm)
入数:1枚(3枚続き)
カット後サイズ:16.00×26.00mm
穴径:Φ0.9
仕上処理:スルーホール、金フラッシュメッキ、レジスト
変換前ピッチ:USB mini-B
変換後ピッチ:2.54mm
付属品(セットの内容):0.64mmピンヘッダー(6ピン)×3
※詳しい仕様につきましてはメーカーサイトでご確認下さい。
