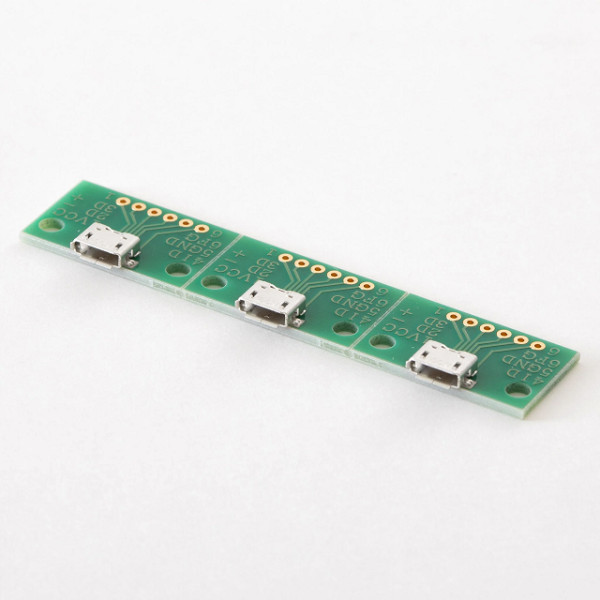

サンハヤト CK-37
USBコネクタ変換基板
RoHS対応品
□Micro-USB Micro-ABタイプコネクタの信号線を、2.54mmピッチに変換する基板です。
□Micro-USB Micro-ABタイプコネクタが実装済みです。
□メイン基板との接続に便利な、ピンヘッダーを付属しました。
□コネクタ後端から取り出しランドまで約5mmありますので、パネルやケースへの実装も容易です。
□コーナー2ヶ所に取り付け穴がありますので、変換基板をしっかり固定できます。取り付け穴も2.54mmピッチです。
□1袋3枚入りで、基板はVカット部分から簡単に手で折れます。
主な仕様
寸法:26.00×16.00mm×3枚
材質・板厚:両面ガラスコンポジット(CEM-3) 1.6t Vカット済み3枚続き
仕上処理:スルーホール、ソルダーレジスト、金フラッシュメッキ
穴径:部品穴:0.9φ、取り付け穴:3.2φ
付属品:0.64mm□ピンヘッダー 6ピン×3本
□Micro-USB Micro-ABタイプコネクタの信号線を、2.54mmピッチに変換する基板です。
□Micro-USB Micro-ABタイプコネクタが実装済みです。
□メイン基板との接続に便利な、ピンヘッダーを付属しました。
□コネクタ後端から取り出しランドまで約5mmありますので、パネルやケースへの実装も容易です。
□コーナー2ヶ所に取り付け穴がありますので、変換基板をしっかり固定できます。取り付け穴も2.54mmピッチです。
□1袋3枚入りで、基板はVカット部分から簡単に手で折れます。
主な仕様
寸法:26.00×16.00mm×3枚
材質・板厚:両面ガラスコンポジット(CEM-3) 1.6t Vカット済み3枚続き
仕上処理:スルーホール、ソルダーレジスト、金フラッシュメッキ
穴径:部品穴:0.9φ、取り付け穴:3.2φ
付属品:0.64mm□ピンヘッダー 6ピン×3本
※詳しい仕様につきましてはメーカーサイトでご確認下さい。732
◎税抜定価1160円の品在庫拠点
