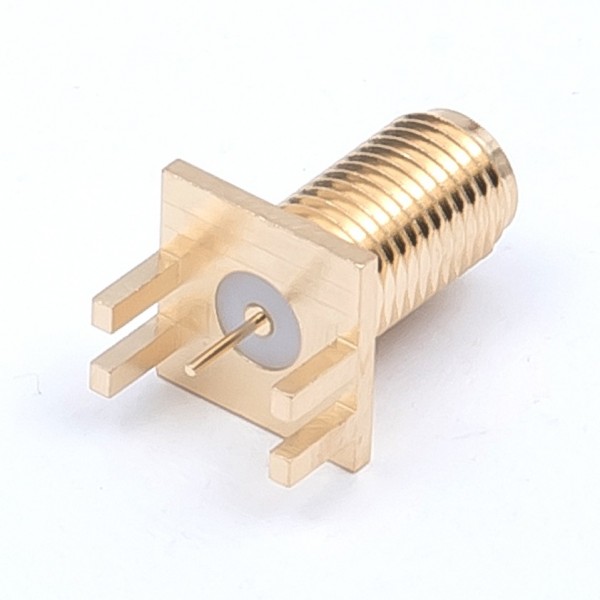

トーコネ (東洋コネクター) SMA-PC(Au)
SMAジャック(基板挟みこみタイプ)
SMAプリント基板用レセプタクルです。本体は黄銅に金メッキ。基板取付形式はエッジマウントタイプになります。詳しい寸法等については図面をご確認ください。
嵌合部形状 ジャック
特性インピーダンス 50Ω
定格電圧 AC 500V
使用周波数範囲 12.4GHz
絶縁抵抗 DC 500Vにて5000MΩ以上
耐電圧 AC 750V 1分間
接触抵抗 3mΩ以下
電圧定在波比 1.2以下(0.5~6GHz)
使用温度範囲 -40~+85℃
ターミナル形状 エッジマウント
中心コンタクト ベリリウム銅/金めっき
外部コンタクト 黄銅/金めっき
嵌合部形状 ジャック
特性インピーダンス 50Ω
定格電圧 AC 500V
使用周波数範囲 12.4GHz
絶縁抵抗 DC 500Vにて5000MΩ以上
耐電圧 AC 750V 1分間
接触抵抗 3mΩ以下
電圧定在波比 1.2以下(0.5~6GHz)
使用温度範囲 -40~+85℃
ターミナル形状 エッジマウント
中心コンタクト ベリリウム銅/金めっき
外部コンタクト 黄銅/金めっき
