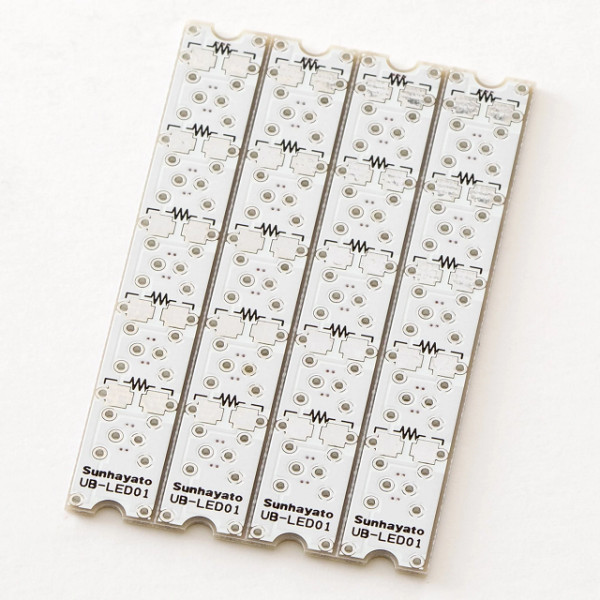

サンハヤト UB-LED01
LEDスティック基板(5連並列接続タイプ)
□LEDが5つ並列接続されている基板です。
□表面実装から砲弾型までさまざまな形のLEDが実装できます。
□制限抵抗が実装できるランドが設けられています。
□照明・イルミネーションに最適な白レジスト仕上げです。
□Vカット部分で簡単に割ることができ、4枚の基板に分割できます。
RoHS対応品
主な仕様
材質:ガラスコンポジット(CEM-3)/両面
ピッチ:LED専用パターン(5連並列接続)
本体サイズ:40.64×66.04×1.0t(mm)
入数:1枚(4枚続き)
カット後サイズ:10.16×66.04mm
穴径:Φ0.9
仕上処理:スルーホール、鉛フリーハンダ、レジスト(白)、部品面黒色シルク印刷
対応商品:Φ3mm、Φ5mm、FLUXタイプ、面実装タイプ(1608～3528)のLED
□表面実装から砲弾型までさまざまな形のLEDが実装できます。
□制限抵抗が実装できるランドが設けられています。
□照明・イルミネーションに最適な白レジスト仕上げです。
□Vカット部分で簡単に割ることができ、4枚の基板に分割できます。
RoHS対応品
主な仕様
材質:ガラスコンポジット(CEM-3)/両面
ピッチ:LED専用パターン(5連並列接続)
本体サイズ:40.64×66.04×1.0t(mm)
入数:1枚(4枚続き)
カット後サイズ:10.16×66.04mm
穴径:Φ0.9
仕上処理:スルーホール、鉛フリーハンダ、レジスト(白)、部品面黒色シルク印刷
対応商品:Φ3mm、Φ5mm、FLUXタイプ、面実装タイプ(1608～3528)のLED
※詳しい仕様につきましてはメーカーサイトでご確認下さい。
