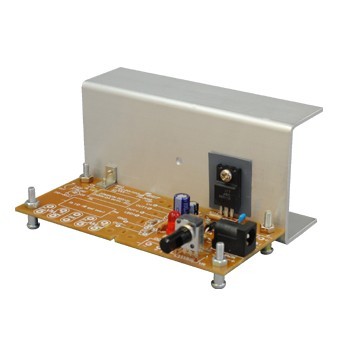

ELEKIT PS-3248
出力可変・安定化電源ユニット 市販部品で機能UP!
□可変電源専用ICのNJM317(または互換品)を使用した安定化電源のユニットです。
出力電圧はDC1.25V～で、最大23Vまで(入力電圧DC25V時)の範囲で調整可能です。
標準ではシンプルな可変電源ですが、機能拡張のための基板が付属していますので、市販の電圧計やスイッチなどを取り付けると、本格的な実験用電源を構成することができます。
【特徴】
・入力部はDCジャック付きで、ACアダプターも接続可。
※接続可能なACアダプターはセンタープラスで、プラグ寸法が内径2.1mm、外径5.5mmのもの。
DCジャックにACアダプターを接続すると、入力端子に接続された電圧がカットされ、ACアダプター入力が優先されます。
・機能拡張しない場合、基板を半分に切り取り、よりコンパクトにできます。
・出力電圧固定で使用するための、固定抵抗取り付けスペースも装備。
・放熱器付きで、組み立て後すぐに使用できます。
・市販部品の追加で機能拡張可能。
■製品仕様
入力電圧範囲…DC3.5～25V
出力電圧範囲…DC1.25～(入力電圧-2V)
出力電流容量…最大1.5A(入出力間電位差5V以下の場合)
放熱器サイズ…100×27×50mm (アルミ:t=2mm)
基板サイズ…100×45mm
出力電圧はDC1.25V～で、最大23Vまで(入力電圧DC25V時)の範囲で調整可能です。
標準ではシンプルな可変電源ですが、機能拡張のための基板が付属していますので、市販の電圧計やスイッチなどを取り付けると、本格的な実験用電源を構成することができます。
【特徴】
・入力部はDCジャック付きで、ACアダプターも接続可。
※接続可能なACアダプターはセンタープラスで、プラグ寸法が内径2.1mm、外径5.5mmのもの。
DCジャックにACアダプターを接続すると、入力端子に接続された電圧がカットされ、ACアダプター入力が優先されます。
・機能拡張しない場合、基板を半分に切り取り、よりコンパクトにできます。
・出力電圧固定で使用するための、固定抵抗取り付けスペースも装備。
・放熱器付きで、組み立て後すぐに使用できます。
・市販部品の追加で機能拡張可能。
■製品仕様
入力電圧範囲…DC3.5～25V
出力電圧範囲…DC1.25～(入力電圧-2V)
出力電流容量…最大1.5A(入出力間電位差5V以下の場合)
放熱器サイズ…100×27×50mm (アルミ:t=2mm)
基板サイズ…100×45mm
