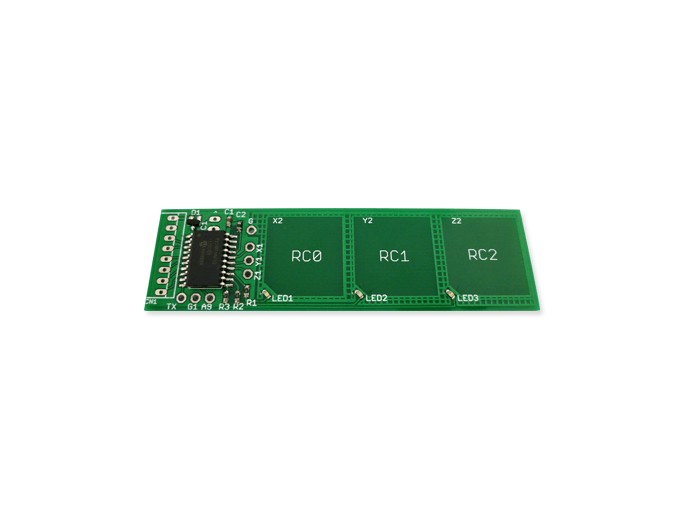

静電容量式タッチセンサモジュール
□ 「触れる」事によって動作する、新たな入力インターフェース
触れるだけで反応するスイッチとして利用出来る「静電容量式タッチセンサモジュール」

センサ部に人が触れる祭の静電容量の変化を検知し「触れる」事によって動作する新たな入力インターフェースです。
電源と信号線を繋ぐだけで、直ぐにタッチセンサ(スイッチ)として利用する事ができるモジュールセットです。


□ アルゴリズムの最適化により高い検知能力を実現
本モジュールではセンサ部の形状・検知アルゴリズムの最適化を行い、高い検知能力を実現しました。
これにより厚さ2~3mm程度のプラスチックケースの裏側に貼りつけても
安定した検知が可能な他接触部分を衛生的に保つことも容易です。
またスイッチを自由にデザインしたり、スイッチがある事を隠す事も出来ます。


□ 3つの入力をもつスイッチとして機能
本モジュールは3つの入力をもつスイッチとして機能し電源及び信号線を接続するだけで動作します。
電源電圧は3V~5.5V、信号の出力は電源電圧レベルとなります。
また、設定ピンをGNDに接続する事で、「モメンタリ/オルタネイト」「正論理/負論理」の切り替えが可能です。


■ 製品仕様
タッチセンサ方式:静電容量式
スイッチ点数:3
スイッチ動作:「モメンタリ/オルタネイト」を切り替え可能。正論理/負論理を切り替え可能
出力 :High時Vdd / Low時0V(最大電流25mAまで)
予備ピン :3ピン
動作電圧:3V~5.5V
基板部サイズ:W87×D25×H2.59mm(突起部ふくまず)
梱包内容:本体モジュール/マニュアル

取扱店舗:本店1F

在庫拠点
秋葉原
大阪
【数量1個〜】単価 ¥1850 購入数:
