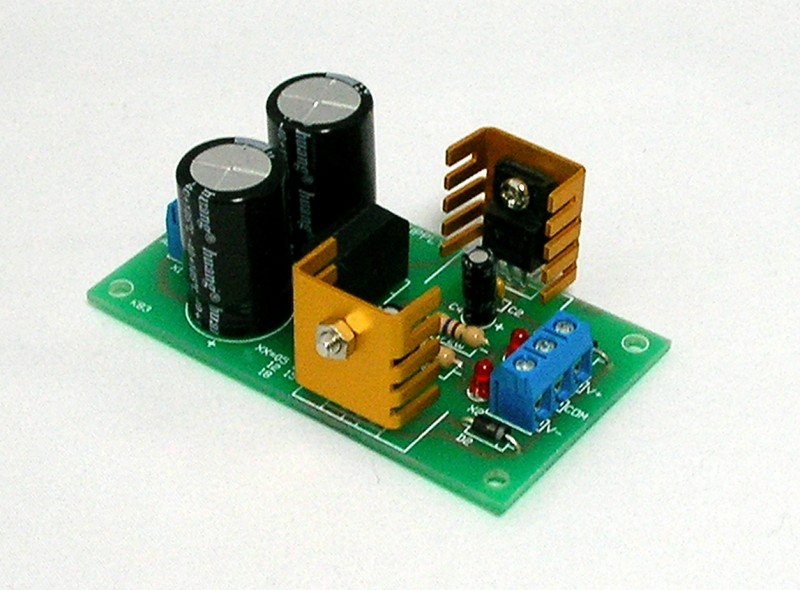

マイコンキットドットコム MK-503-BUILT
こんなの欲しかった。便利!正負2出力汎用3端子レギュレータ1A定電圧電源キット完成品(IC別)
このマイコンキットドットコムのMK-503-BUILT こんなの欲しかった。便利!正負2出力汎用3端子レギュレータ1A定電圧電源キット完成品には、正負2出力電源を作るために必要なトランスと3端子レギュレータを除く部品がすべて含まれています。多くの電子工作を楽しんでいる人は、正負両極性出力のDC電源が必要性を感じています。一般的に、販売されている正負出力電源は、物理的にも大きく、かつアマチュアには高価です。多くの用途では、単に±5Vとか、±3.3V電源があれば良いかと思います。それには結局、クリチカルなアプリケーションでなければ、3端子レギュレータを使用した回路が最適です。78XXシリーズや79XXシリーズは最大1Aまで出力でき、内部に保護回路が入っているので、オーバーヒートや過電流による破壊を防いでくれます。つまり、このICは壊れる前に出力を遮断します。これらのレギュレータは安価で、使いやすく、そして安定化していない電源をPCB上で、ローカルに安定化してくれます。最適なトランスを選択し、それに合った3端子レギュレータを選択すれば、小さな正負両極性のDC電源が作れます。例えば、±5V、±9V、±12V、±15V、±18V。トランスとして中間タップのあるものを選択し、出力電圧が同じ正負の3端子レギュレータを使用します(キットにはトランスと3端子レギュレータは含まれていません)。3端子レギュレータのペアとしては、7805 & 7905、7809 & 7909、7812 & 7912、7815 & 7915、7818 & 7918などが使用できます。
基板サイズ:約76mm×約42mm
基板サイズ:約76mm×約42mm
注:製造ロットにより、使用されている部品は異なる場合があります。
注:10月製造分より包装の色が半透明白色に変更になります。 製品は従来品より変更はありません。
