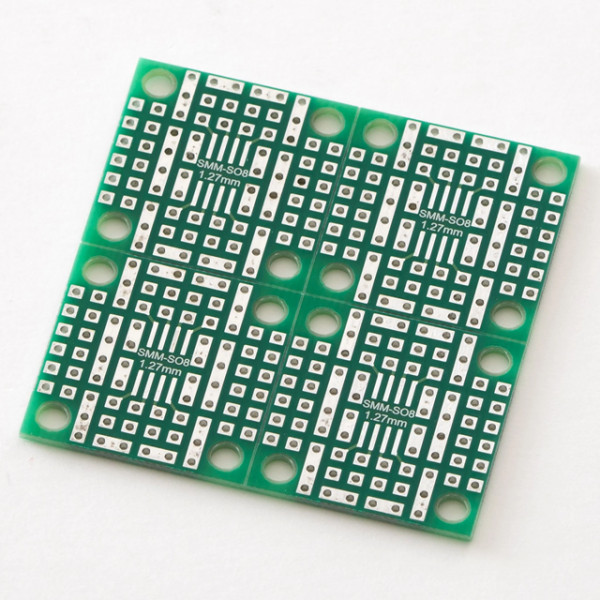

サンハヤト SMM-SO8
SMDモジュール化基板
8ピンのSOP/SSOPの周りにとユニバーサルエリアを組み合わせた小型基板です。
ユニバーサルエリアに回路を作ることによりモジュール化できます。
基板の表面はSOP(1.27mmピッチ)、裏面はSSOP(0.65mm)用になっていて使い分けできます。
1枚の基板に同じパターンが4つ並んでいて、4分割して使用します。
RoHS対応品
材質:ガラスコンポジット(CEM-3)/両面
本体サイズ:50.80×50.80×1.0t(mm)
入数:1枚(4枚続き)
カット後サイズ:25.40×25.40mm
穴径:Φ0.9
パターン・ランド形:ドットパターン、角ランド
仕上処理:スルーホール、鉛フリーハンダ、レジスト、両面白色シルク印刷
変換前パッケージ:SOP
変換前ピッチ:表面:1.27mm/裏面:0.65mm
変換後ピッチ:2.54mm
対応ピン数:8ピン
ユニバーサルエリアに回路を作ることによりモジュール化できます。
基板の表面はSOP(1.27mmピッチ)、裏面はSSOP(0.65mm)用になっていて使い分けできます。
1枚の基板に同じパターンが4つ並んでいて、4分割して使用します。
RoHS対応品
材質:ガラスコンポジット(CEM-3)/両面
本体サイズ:50.80×50.80×1.0t(mm)
入数:1枚(4枚続き)
カット後サイズ:25.40×25.40mm
穴径:Φ0.9
パターン・ランド形:ドットパターン、角ランド
仕上処理:スルーホール、鉛フリーハンダ、レジスト、両面白色シルク印刷
変換前パッケージ:SOP
変換前ピッチ:表面:1.27mm/裏面:0.65mm
変換後ピッチ:2.54mm
対応ピン数:8ピン
※詳しい仕様につきましてはメーカーサイトをご確認下さい。
