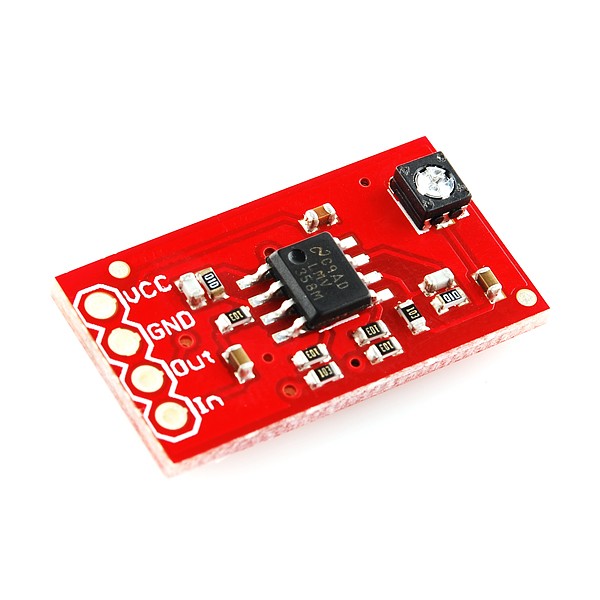

SparkFun BOB-09816
オペアンプ・モジュール
【OpAmp Breakout】
オペアンプを使用する為に必要な周辺部品が実装されたオペアンプモジュールです。
オペアンプ:LMV358搭載
電源電圧:2.7～5V
単電源なので、出力電圧は電源電圧の半分の値を中心として動きます。
入力には、1μFのコンデンサを入れてあるので、直流はカットされます。
内蔵するオペアンプ2個で、2段階合計最大100倍の増幅を行います(各段10倍、10×10=100)
半固定抵抗(ボリューム)を搭載しています。これは、オペアンプ2段の間に入っています。
各段のフィードバックに入れてある100pFのコンデンサにより、15.9kHzのローパスフィルタになっています。
これらコンデンサを除去すれば、100kHz程度まで動作します(LMV358のデータシート参照)
コンデンサを除去するには、ハンダごてでの作業または基板パターンのカットが必要です。
LMV358は160mAまで出力することができるので、イヤホンの駆動など、低インピーダンスドライバまたはバッファとして使うことができます。
オペアンプを使用する為に必要な周辺部品が実装されたオペアンプモジュールです。
オペアンプ:LMV358搭載
電源電圧:2.7～5V
単電源なので、出力電圧は電源電圧の半分の値を中心として動きます。
入力には、1μFのコンデンサを入れてあるので、直流はカットされます。
内蔵するオペアンプ2個で、2段階合計最大100倍の増幅を行います(各段10倍、10×10=100)
半固定抵抗(ボリューム)を搭載しています。これは、オペアンプ2段の間に入っています。
各段のフィードバックに入れてある100pFのコンデンサにより、15.9kHzのローパスフィルタになっています。
これらコンデンサを除去すれば、100kHz程度まで動作します(LMV358のデータシート参照)
コンデンサを除去するには、ハンダごてでの作業または基板パターンのカットが必要です。
LMV358は160mAまで出力することができるので、イヤホンの駆動など、低インピーダンスドライバまたはバッファとして使うことができます。
◎値引対象外商品 【欠品中】
秋葉原本店取扱フロア:地下1階
秋葉原本店取扱フロア:地下1階
| 【関連情報】 |
メーカーサイト LMV324データシート |
