スイッチサイエンス SSCI-010290

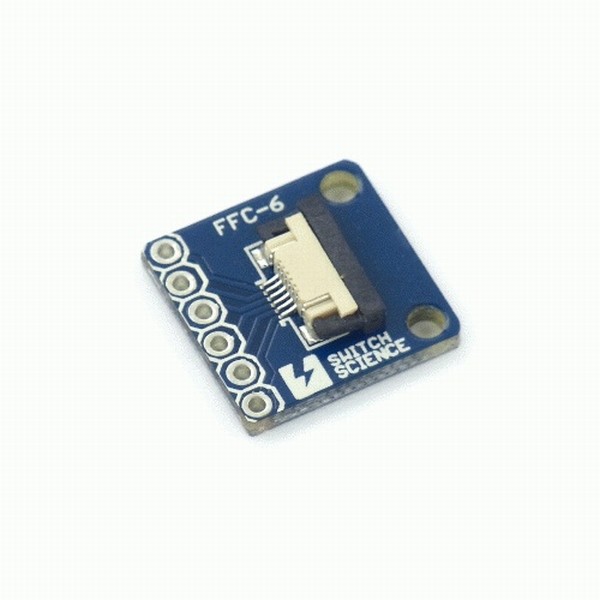

FeliCa RC-S620S ピッチ変換基板のセット(フラットケーブル付き)
ソニー株式会社の「FeliCa リーダー・ライター RC-S620S」をブレッドボードで使うための
ピッチ変換基板と、FFC(0.5mm)6P(フラットケーブル)をセットにして販売です。
ご利用いただくにはハンダ付けが必要です。
内容品
・基板
・ピンヘッダ 6P
・FFC(0.5mm)6P (同一面導体露出タイプ)
※同一面導体露出タイプなので、ケーブルの両端で、ケーブルに向かって見た端子の並びが逆になります。ご注意下さい。
※FFCを差し込むときは黒い部分を引き出してください。黒い部分を戻すことで固定できます。
付属のFFCで、RC-S620Sに繋いだ場合、
ピンの引き出しは写真(3枚目)の上から
6 GND
5 Reserve
4 GND
3 TXD
2 RXD
1 VDD DC 3.3V±5% もしくは DC 5.0V±5%
となっています。
ピッチ変換基板と、FFC(0.5mm)6P(フラットケーブル)をセットにして販売です。
ご利用いただくにはハンダ付けが必要です。
内容品
・基板
・ピンヘッダ 6P
・FFC(0.5mm)6P (同一面導体露出タイプ)
※同一面導体露出タイプなので、ケーブルの両端で、ケーブルに向かって見た端子の並びが逆になります。ご注意下さい。
※FFCを差し込むときは黒い部分を引き出してください。黒い部分を戻すことで固定できます。
付属のFFCで、RC-S620Sに繋いだ場合、
ピンの引き出しは写真(3枚目)の上から
6 GND
5 Reserve
4 GND
3 TXD
2 RXD
1 VDD DC 3.3V±5% もしくは DC 5.0V±5%
となっています。
