スイッチサイエンス SSCI-010306

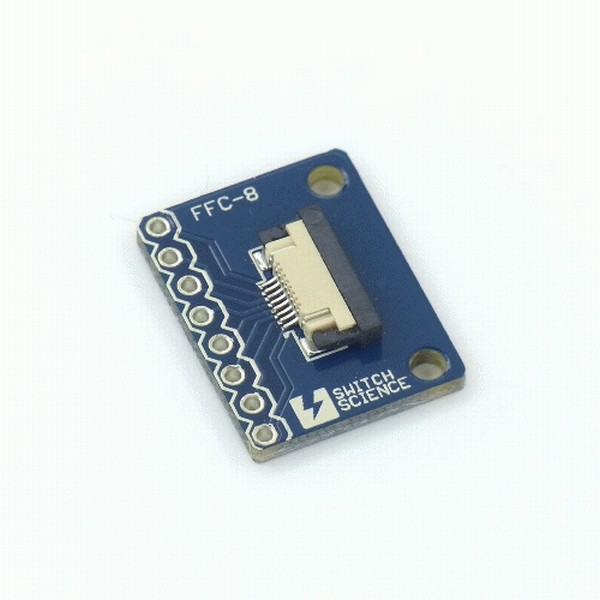

FeliCa Plug ピッチ変換基板のセット (フラットケーブル付き)
FeliCa Plug RC-S801やRC-S802をブレッドボードで使うための
基板(コネクタ実装済み)とFFC(0.5mm)8P(フラットケーブル)のセット
ご利用いただく際にはピンヘッダの取り付けにハンダ付けが必要です。
内容品
・FeliCa Plugピッチ変換基板 (コネクタ実装済み)
・ピンヘッダ 8P
・FFC(0.5mm)8P(同一面導体露出タイプ)
※同一面導体露出タイプなので、ケーブルの両端で、ケーブルに向かって見た端子の並びが逆になります。ご注意下さい。
※FFCを差し込むときは黒い部分を引き出してください。黒い部分を戻すことで固定できます。
付属のFFCで、RC-S801やRC-S802に繋いだ場合、
ピンの引き出しは写真(3枚目)の上から
1 GND
2 RFDET
3 SW
4 IRQ
5 SEL
6 DATA
7 SPICLK
8 VDD (DC 1.8V~3.7V)
となっています。
基板(コネクタ実装済み)とFFC(0.5mm)8P(フラットケーブル)のセット
ご利用いただく際にはピンヘッダの取り付けにハンダ付けが必要です。
内容品
・FeliCa Plugピッチ変換基板 (コネクタ実装済み)
・ピンヘッダ 8P
・FFC(0.5mm)8P(同一面導体露出タイプ)
※同一面導体露出タイプなので、ケーブルの両端で、ケーブルに向かって見た端子の並びが逆になります。ご注意下さい。
※FFCを差し込むときは黒い部分を引き出してください。黒い部分を戻すことで固定できます。
付属のFFCで、RC-S801やRC-S802に繋いだ場合、
ピンの引き出しは写真(3枚目)の上から
1 GND
2 RFDET
3 SW
4 IRQ
5 SEL
6 DATA
7 SPICLK
8 VDD (DC 1.8V~3.7V)
となっています。
◎値引対象外商品 秋葉原本店取扱フロア:1階
