スイッチサイエンス SSCI-016506

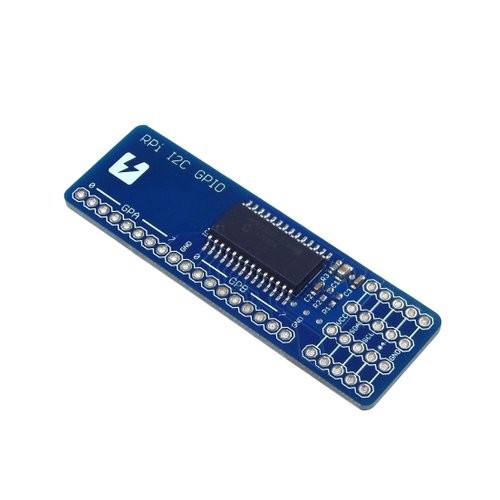

MCP23017 Raspberry Pi用GPIOエクスパンダ
Microchip社のMCP23017 を搭載した、16ポートの汎用I/Oを提供する基板モジュールです。接続はI2Cで行います。動作電圧が広いため、3.3V・5.0Vのどちらでも動作します。
◆ 特徴
・動作電圧 1.8V～5.5V
・16ポート(8ポート×2グループ)の汎用I/Oのコントロールが可能
・各ポートは独立に入力・出力の設定が可能
・I2C用プルアップ抵抗用のパターン有り(抵抗は未実装)
・I2Cアドレス設定用半田ジャンパ×3あり(初期アドレスは20h)
・面実装部品は実装済み
・基板の色は青
・基板の大きさは、20.32mm×63.50m(縦×横)
◆ キット内容
・部品実装済み基板×1
・1×40ピンヘッダ(ライトアングル)×1
※ピンヘッダはご利用用途に合わせて半田付けしてください。
◆ 特徴
・動作電圧 1.8V～5.5V
・16ポート(8ポート×2グループ)の汎用I/Oのコントロールが可能
・各ポートは独立に入力・出力の設定が可能
・I2C用プルアップ抵抗用のパターン有り(抵抗は未実装)
・I2Cアドレス設定用半田ジャンパ×3あり(初期アドレスは20h)
・面実装部品は実装済み
・基板の色は青
・基板の大きさは、20.32mm×63.50m(縦×横)
◆ キット内容
・部品実装済み基板×1
・1×40ピンヘッダ(ライトアングル)×1
※ピンヘッダはご利用用途に合わせて半田付けしてください。
