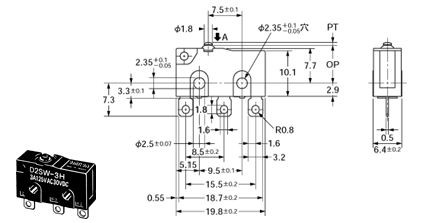

omron(オムロン) D2SW-3T
シール形超小形基本スイッチ
ピン押ボタン形, 一般負荷 一般形, シール形, 1c (単極双投形), 定格通電電流 3A, #110タブ端子
アクチュエータ ピン押ボタン形
接点構成 1c (単極双投形)
端子仕様 #110タブ端子
定格通電電流 3A
保護構造 IP67 (ただし、端子部を除く)
アクチュエータ ピン押ボタン形
接点構成 1c (単極双投形)
リベット
銀
接点間隔(標準値) 0.5mm
端子仕様 #110タブ端子
負荷 一般負荷
定格通電電流 3A
開閉能力(AC) 抵抗負荷: AC125V 3A、AC250V 2A
開閉能力(DC) 抵抗負荷: DC30V 3A
許容突入電流 常時閉路: 最大20A
常時開路: 最大10A
周囲温度範囲 -40～85℃ 60%RH以下 (ただし、氷結、結露しないこと)
周囲湿度範囲 95%RH以下 5～35℃にて
許容操作速度 0.1mm/s～1m/s
許容操作頻度 電気的: 60回/分以下
機械的: 300回/分以下
接触抵抗(初期値) 30mΩ以下
絶縁抵抗 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧 セパレータ使用
同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性 電気的: 20万回以上 (30回/min、AC125V 3A)、10万回以上 (30回/min、AC250V 2A)
機械的: 500万回以上 (60回/min)
保護構造 シール形 IP67 (ただし、端子部を除く)
感電保護クラス Class I
トラッキング特性(PTI) 175
質量 約2g
動作に必要な力(OF) 規格値 最大1.77N
もどりの力(RF) 規格値 最小0.29N
動作までの動き(PT) 規格値 最大0.6mm
動作後の動き(OT) 規格値 最小0.5mm
応差の動き(MD) 規格値 最大0.1mm
動作位置(OP) 規格値 8.1～8.7mm
アクチュエータ ピン押ボタン形
接点構成 1c (単極双投形)
端子仕様 #110タブ端子
定格通電電流 3A
保護構造 IP67 (ただし、端子部を除く)
アクチュエータ ピン押ボタン形
接点構成 1c (単極双投形)
リベット
銀
接点間隔(標準値) 0.5mm
端子仕様 #110タブ端子
負荷 一般負荷
定格通電電流 3A
開閉能力(AC) 抵抗負荷: AC125V 3A、AC250V 2A
開閉能力(DC) 抵抗負荷: DC30V 3A
許容突入電流 常時閉路: 最大20A
常時開路: 最大10A
周囲温度範囲 -40～85℃ 60%RH以下 (ただし、氷結、結露しないこと)
周囲湿度範囲 95%RH以下 5～35℃にて
許容操作速度 0.1mm/s～1m/s
許容操作頻度 電気的: 60回/分以下
機械的: 300回/分以下
接触抵抗(初期値) 30mΩ以下
絶縁抵抗 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧 セパレータ使用
同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐久性 電気的: 20万回以上 (30回/min、AC125V 3A)、10万回以上 (30回/min、AC250V 2A)
機械的: 500万回以上 (60回/min)
保護構造 シール形 IP67 (ただし、端子部を除く)
感電保護クラス Class I
トラッキング特性(PTI) 175
質量 約2g
動作に必要な力(OF) 規格値 最大1.77N
もどりの力(RF) 規格値 最小0.29N
動作までの動き(PT) 規格値 最大0.6mm
動作後の動き(OT) 規格値 最小0.5mm
応差の動き(MD) 規格値 最大0.1mm
動作位置(OP) 規格値 8.1～8.7mm
取扱店舗:本店2階
在庫拠点
秋葉原
