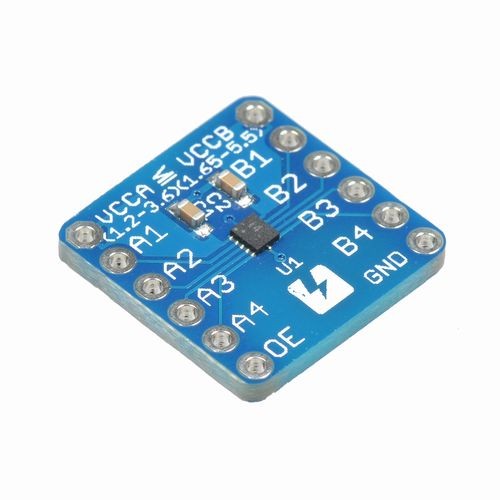

NTB0104 レベルシフタ ピッチ変換基板
さまざまな電圧に対応できる NTB0104GU12 を搭載したピッチ変換基板です。5V⇔3.3V、3.3V⇔1.8V、5V⇔1.8Vなど幅広い電圧に対応し、低電圧なIO信号を双方向に変換できる4bit幅のレベルコンバータです。

Raspberry Pi,Arduino Due,mbedなど3.3Vマイコンを5Vデバイスに接続したり、Edisonなど1.8Vマイコンに5Vや3.3Vデバイスを接続するのに便利です。


◆ 製品仕様

4bit幅の双方向信号を変換可能。
ポートAの電圧は 1.2V~3.6V。
ポートBの電圧は 1.65V~5.5V。
ポートAの電圧はポートBの電圧を超えないこと。
OEをポートAの「H」にするとポート間を接続。
OEは標準状態で VCCA に接続済み(ポート間は接続状態)。
DIP幅は500mil。

※ 使用時の注意

OEピンを利用したい場合には、基板裏面のソルダ-ジャンパをカットしてください。
ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。

◎値引対象外商品 【欠品中】

【数量1個〜】単価 ¥450
管理コード:EEHD-4WEA
