スイッチサイエンス SSCI-023528

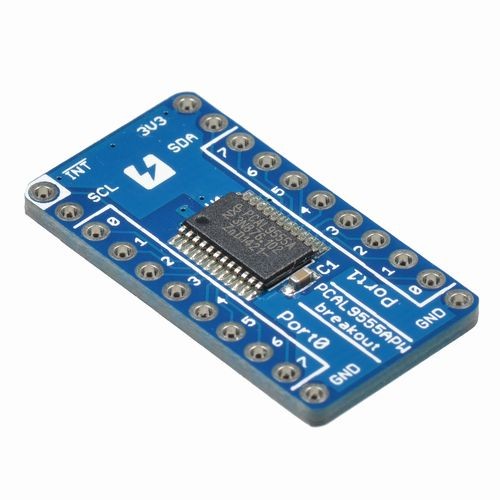

PCAL9555APW I2C GPIOエクスパンダ
NXP社のPCAL9555APWを搭載した、16ポートの汎用I/Oを提供する基板モジュールです。接続はI2Cで行います。動作電圧が1.65V~5.5Vと広いため、3.3Vと5.0Vのどちらの回路でも動作します。
◆ 製品仕様
動作電圧 1.65V~5.5V
16ポート(8ポート×2グループ)の汎用I/Oのコントロールが可能
各ポートは独立に入力・出力の設定が可能
I2C用プルアップ抵抗用のパターンあり(抵抗は未実装)
I2Cアドレス設定用はんだジャンパ×3あり
ICからの割り込み出力信号あり
※ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。
◆ 製品仕様
動作電圧 1.65V~5.5V
16ポート(8ポート×2グループ)の汎用I/Oのコントロールが可能
各ポートは独立に入力・出力の設定が可能
I2C用プルアップ抵抗用のパターンあり(抵抗は未実装)
I2Cアドレス設定用はんだジャンパ×3あり
ICからの割り込み出力信号あり
※ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。
