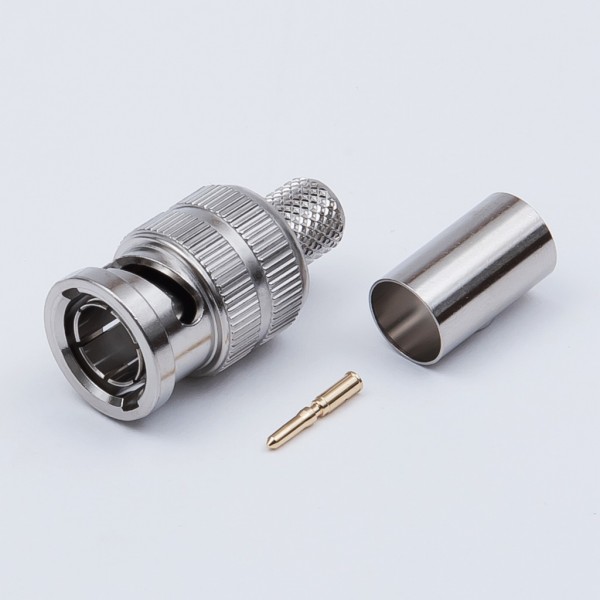

トーコネ (東洋コネクター) BP-5CV
圧着式BNCプラグ 5C-2V用
5C-2Vケーブルに適合するBNC75Ω型ストレートプラグです。3G-SDI対応のコネクタとなっており、現行HD-SDI信号の2倍の伝送容量を1本の同軸ケーブルを使って伝送を行います。中心コンタクト、本体ともに圧着タイプとなっており、加工がしやすく、安価になっております。取付加工には圧着工具P-741、またはTC-35CAが必要です。
嵌合部形状 プラグ
特性インピーダンス 75Ω
定格電圧 AC 500V
絶縁抵抗 DC 500Vにて5000MΩ以上
耐電圧 AC 1500V 1分間
接触抵抗 3mΩ以下
電圧定在波比 1.1以下(DC～3200MHz,フジクラ),1.15以下(DC～3200MHz,関西通信電線),1.2以下(DC～3200MHz,四国電線)
使用温度範囲 -40～+85℃
圧着工具 TC-35CA,P-741
中心コンタクト 黄銅/金めっき/圧着
外部コンタクト 黄銅/ニッケルめっき/圧着
嵌合部形状 プラグ
特性インピーダンス 75Ω
定格電圧 AC 500V
絶縁抵抗 DC 500Vにて5000MΩ以上
耐電圧 AC 1500V 1分間
接触抵抗 3mΩ以下
電圧定在波比 1.1以下(DC～3200MHz,フジクラ),1.15以下(DC～3200MHz,関西通信電線),1.2以下(DC～3200MHz,四国電線)
使用温度範囲 -40～+85℃
圧着工具 TC-35CA,P-741
中心コンタクト 黄銅/金めっき/圧着
外部コンタクト 黄銅/ニッケルめっき/圧着
