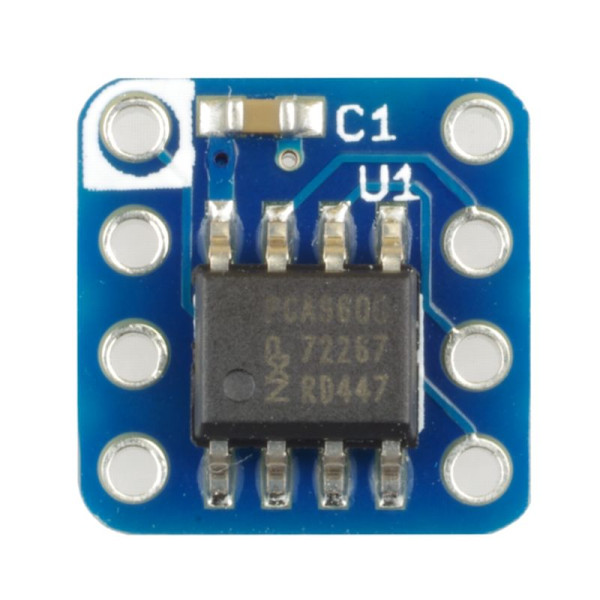

【2376】PCA9600D 高ドライブ電流I2Cバスバッファ基板
NXP 社の PCA9600D を登載した高ドライブ電流型のI2C バスバッファです。I2Cバスを延長するだけでなく、フォトカプラと組み合わせて絶縁することができます。
PCA9600Dは、電源電圧に関係なく SX/SY 端子のスレッショルド電圧が一定です。よって、12V の電圧でICを駆動した場合でも、通常のロジックレベルのままバッファをドライブできます。
また、TX/TY 端子は 60mA(min.) のドライブ能力があるので LED等を直接駆動できます。このため、フォトカプラを利用した絶縁回路が簡単に構築できます。
◆ 製品仕様
電源電圧は 2.5V～15V。
SX/SY 端子のスレッショルド電圧は、電源電圧とは独立して一定。
1MHz 動作可能。(20m 伝送路時)
双方向の I2C バスを、送信・受信に分離して伝送可能。
TX/TY 端子の出力電流は60mA(min.)
※ 使用時の注意
ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。
PCA9600Dは、電源電圧に関係なく SX/SY 端子のスレッショルド電圧が一定です。よって、12V の電圧でICを駆動した場合でも、通常のロジックレベルのままバッファをドライブできます。
また、TX/TY 端子は 60mA(min.) のドライブ能力があるので LED等を直接駆動できます。このため、フォトカプラを利用した絶縁回路が簡単に構築できます。
◆ 製品仕様
電源電圧は 2.5V～15V。
SX/SY 端子のスレッショルド電圧は、電源電圧とは独立して一定。
1MHz 動作可能。(20m 伝送路時)
双方向の I2C バスを、送信・受信に分離して伝送可能。
TX/TY 端子の出力電流は60mA(min.)
※ 使用時の注意
ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。
